Parte in espanso del guscio centrale del tettuccio

Avvertenza per la riparazione della parte in espanso nel guscio centrale del tettuccio

Controllare la presenza ed il corretto posizionamento della parte in espanso.

1. Controllare se nella guarnizione del guscio centrale è montata una parte in espanso.
   In assenza, occorre montarne una.

2. Controllare la posizione della parte in espanso. Vedere figura 2.
   Avvertenza:
   se la posizione della parte in espanso non è corretta, montarne una nuova. Essa non può essere spostata.
   Tramite il catalogo elettronico dei ricambi, è possibile ordinare un set di riempitivi, numero categorico 54374424140.


Maschera 1

Tirare con cautela il labbro di tenuta verso il basso e controllare se è montata una parte in espanso (1).

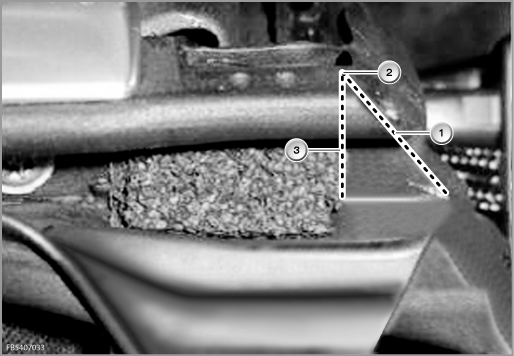

Immagine 2

La posizione corretta della parte in espanso va dall'inizio (2) della sezione obliqua (1) della guarnizione verticalmente (3) verso il basso.
