Sfalsamento in larghezza tra le guarnizioni dei gusci del tettuccio

Avvertenza per la riparazione in caso di sfalsamento in larghezza tra le guarnizioni dei gusci del tettuccio

Controllare lo sfalsamento tra le guarnizioni dei gusci del tettuccio.

1. Lo sfalsamento tra le guarnizioni deve essere al massimo di 1.8 mm. Vedere figura 1 e 2.

2. Raddrizzando l'elemento sagomato montato nella guarnizione, registrare correttamente lo sfalsamento.
   Avvertenza:
   non staccare la guarnizione, altrimenti sussiste un elevato rischio di nuove perdite.

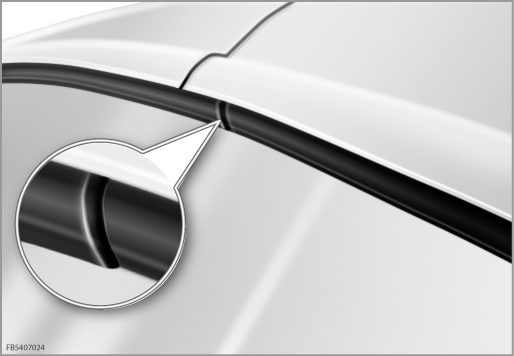

Maschera 1

Condizione nominale:

Sfalsamento tra le guarnizioni, max 1.8 mm.

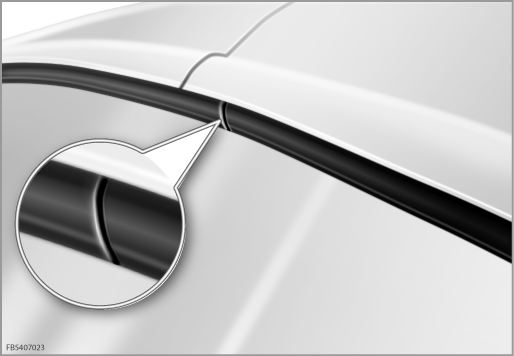

Immagine 2

Stato difetti:

sfalsamento tra le guarnizioni eccessivo.
