Innesto del supporto del vano di alloggiamento

Avvertenza per la riparazione in caso di innesto del supporto del vano di alloggiamento

Controllare se l'hardtop si inserisce al centro nel supporto del vano di alloggiamento.

Vetture prodotte fino alla settimana 14/2007

1. Aprire l'hardtop per quanto necessario ad accedere al supporto.

2. Applicare uno strato di plastilina nell'alloggiamento del supporto. Vedere figura 1.

3. Aprire l'hardtop fino a riporre completamente il pacchetto tetto.

4. Chiudere l'hardtop per quanto necessario ad accedere nuovamente al supporto.

5. In base all'impronta nella plastilina stabilire la posizione dell'hardtop

6. e registrare il supporto nella larghezza in modo che l'hardtop si inserisca al centro.
   Avvertenza:
   registrare il supporto solo in corrispondenza della vite inferiore, quella superiore non deve essere allentata.


Vetture prodotte a partire dalla settimana 14/2007

In queste vetture, nell'alloggiamento del supporto è montata una vite di fissaggio. Il supporto stesso non deve più essere regolato.

1. Chiudere l'hardtop ed allentare la vite di fissaggio nell'alloggiamento del supporto. Vedere figura 2.

2. Aprire l'hardtop fino a riporre completamente il pacchetto tetto.

3. Chiudere l'hardtop per quanto necessario ad accedere nuovamente al supporto.

4. Serrare a fondo la vite di fissaggio nell'alloggiamento del supporto, alla coppia di serraggio di 4.5 NM.


Se il problema persiste, prestare attenzione a caricare correttamente il bagagliaio.

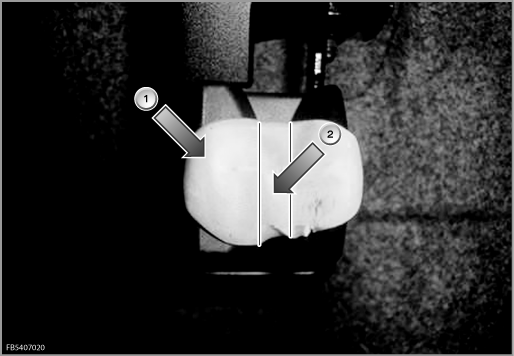

Maschera 1

(1) Plastilina

L'hardtop deve inserirsi al centro (2) nel supporto.

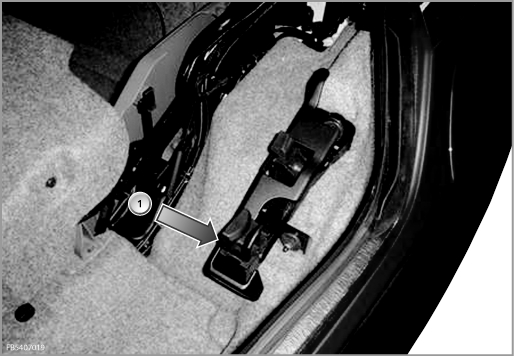

Immagine 2

(1) Alloggiamento del supporto
