Se si registra un difetto in memoria dovuto al cortocircuito, controllare il cablaggio nelle seguenti zone.
Controllare se il connettore del sensore Hall dei gusci parzialmente aperti è stato montato nella posizione corretta. Se il connettore non è stato montato correttamente, controllare l'integrità del cablaggio nella zona del connettore. Vedere figura 1. Dopo la riparazione, fissare il connettore a lato della pompa idraulica. Vedere figura 2.

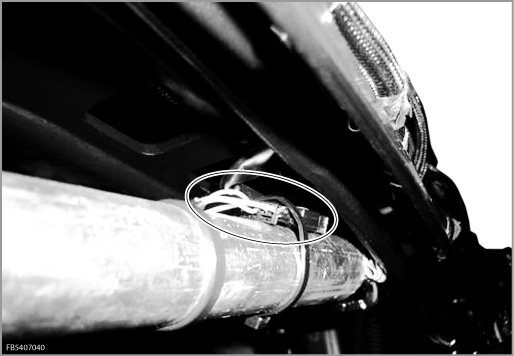

Connettore del sensore Hall dei gusci del tettuccio parzialmente aperti non posizionato correttamente.

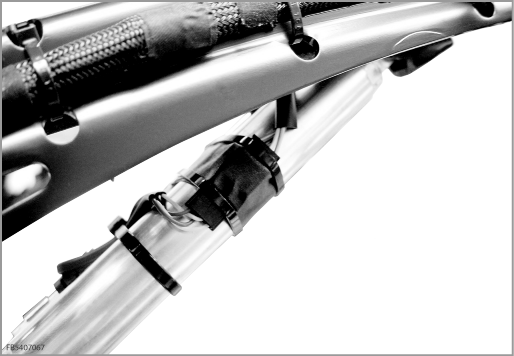

Fissare il connettore a lato della pompa idraulica.
Solo per vetture costruite fino alla settimana di produzione 24/2007.
Nella figura 1 il cablaggio è scivolato in una posizione in cui può danneggiarsi. Dopo aver riparato il cablaggio, prestare attenzione a fissarlo in basso con una fascetta fermacavi.
La figura 2 illustra come verrà montato il cablaggio a partire dalla settimana di produzione 24/2007.

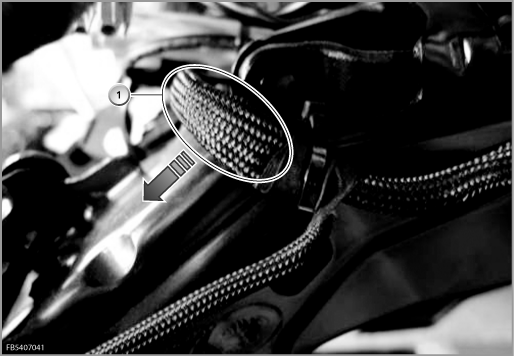

Nella zona (1) il cablaggio può danneggiarsi.
Dopo aver riparato il cablaggio, fissarlo verso il basso con una fascetta fermacavi nel senso della freccia.
Tentare di fissarlo come nelle vetture a partire dalla settimana di produzione 24/2007. Vedere figura 2.

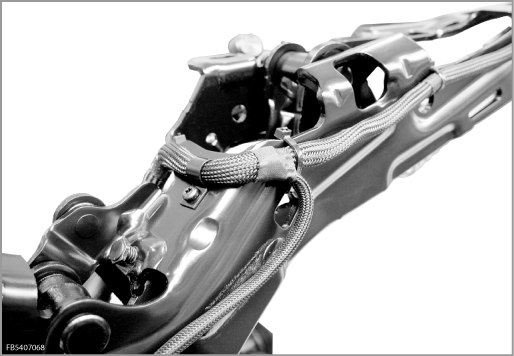

Nelle vetture a partire dalla settimana di produzione 24/2007 il cablaggio si fissa con una fascetta.
