Smontare la vaschetta.
Sulla vaschetta incollare parti in espanso porose.
Dimensioni: 45 mm x 20 mm x 5 mm

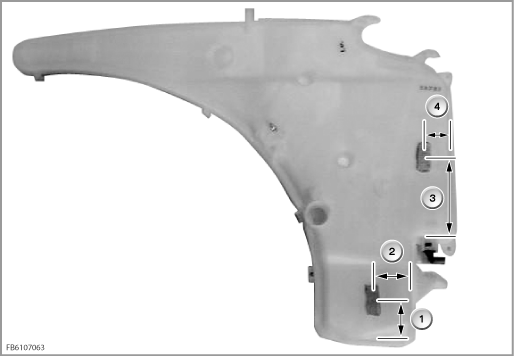

La figura 1 illustra come rilevare la posizione delle parti in espanso da incollare singolarmente.
Indice |
Spiegazione |
Indice |
Spiegazione |
|---|---|---|---|
1 |
60 mm |
3 |
120 mm |
2 |
65 mm |
4 |
45 mm |
