ヒーターのアナログ制御
アナログ制御はヒーターのコネクター X764 のピン 3 をグラウンドに切り換えることによって行われます。
ヒーター オンの作動要求は K バスを介して ヒーター/エア コンディショナー コントロール ユニットから ヒーターに 伝送されます。 この後、ヒーターはオンになり、K バスを介して フィード バックをヒーター/エア コンディショナー コントロール ユニットに 伝送します。 フィード バックが1 秒以内に ヒーター/エア コンディショナー コントロール ユニットによって検知されない場合、作動はキャンセルされます。

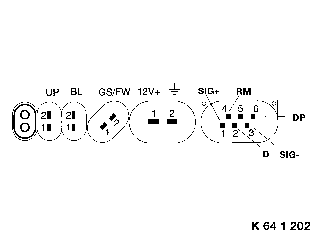

ヒーターのピン配列
