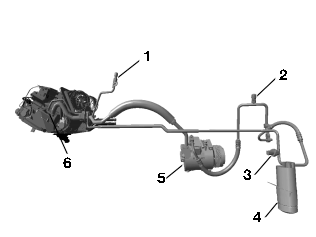

冷却回路 E52 の図
1 |
プレッシャー側エア コンディショナー接続ピース |
右ファイア ウォール前のエンジン ルーム |
2 |
インテーク側エア コンディショナー接続ピース |
右ヘッドライト後ろのエンジン ルーム |
3 |
冷却回路用プレッシャー センサー |
ダブル パイプとドライヤー間のインテーク ライン |
4 |
ドライヤー |
右ヘッドライト後ろのエンジン ルーム |
5 |
A/C コンプレッサー |
エンジン ブロックのところの右フロント エンジン ルーム |
6 |
エクスパンション バルブ付きヒーターとエバポレーター |
ダッシュボード下の室内 |
