システム接続図、バス ネットワーク

システム配線図

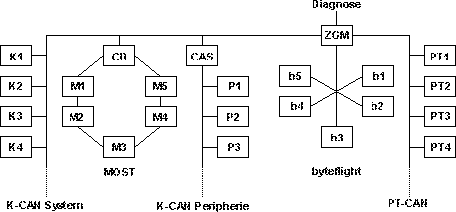

記号の説明：

• - CD(コントロール ディスプレイ)：
  ゲートウェイ K-CAN システム <> MOST
  - CAS(カー アクセス システム)
  ゲートウェイ K-CAN システム <> K-CAN 周辺機器
  - ZGM(セントラル ゲートウェイ)
  ゲートウェイ K-CAN システム<> PT-CAN <> byteflight
  - K1...Kn： K-CAN システムのコントロール ユニット
  - M1...Mn： MOST のコントロール ユニット
  - P1...Pn： K-CAN 周辺機器のコントロール ユニット
  - b1...bn： byteflight のコントロール ユニット
  - PT1...PTn： PT-CAN のコントロール ユニット
