ルーム ミラーは主に車内から後方が見えるようにする役割を持っています。コントロール エリアの中央に位置しているため、ルーム ミラーはセンサーやボタンのホルダーにも適しています。
ルーム ミラーの以下のコンポーネントについて説明します：
コントロール エリアの中央に位置しているため、ルーム ミラーはいくつかの操作機能と表示機能を持っています。ルーム ミラーは、情報を直接ルーフ機能センター(FZD)に送ります。
FZD はルーム ミラーから情報を受け取ります。FZD は K-CAN を介してフット スペース モジュール(FRM)およびジャンクション ボックス コントロール ユニット(JBE)に接続されています。

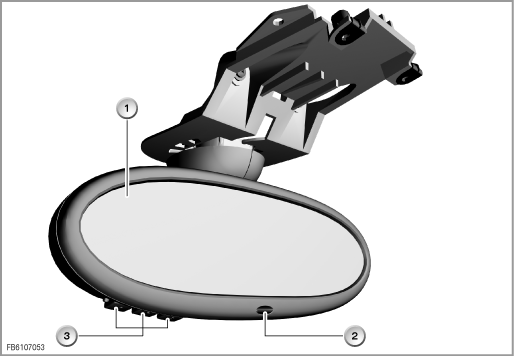

グラフィックはルーム ミラー R56
インデックス |
説明 |
インデックス |
説明 |
|---|---|---|---|
1 |
ルーム ミラー ガラス(防眩) |
2 |
オートマチック防眩ミラー用フォト ダイオード(防眩) |
3 |
統合ユニバーサル リモート コントロール用ボタン |
|
|

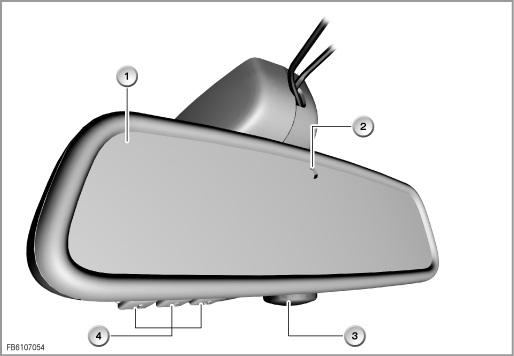

グラフィックはルーム ミラー E70
インデックス |
説明 |
インデックス |
説明 |
|---|---|---|---|
1 |
ルーム ミラー ガラス(防眩) |
2 |
オートマチック防眩ミラー用フォト ダイオード(防眩) |
3 |
盗難防止装置(DWA)用 LED |
4 |
統合ユニバーサル リモート コントロール用ボタン |
装備バリエーションに応じて、ルーム ミラーのさまざまなシステム機能が利用できます。以下のシステム機能を説明します。
防眩ルーム ミラーは、後方よりミラーに入射する光源を検知すると、自動的にミラー ガラスを暗くします。防眩ルーム ミラーには 2 個のセンサーがあり、前方および後方からの光の入射を測定します。後方からの光源のほうが強い場合は、電圧信号が出力されます。電圧信号の強さは、前方と後方の光の差によって異なります。電圧信号が大きいほど、ミラー ガラスはより暗くなります。防眩ルーム ミラーは、ルーフ機能センター(FZD)を介して防眩ドア ミラーを制御します。
統合ユニバーサル リモート コントロールは 3 個までの異なるリモート コントロール キーの代わりをします。統合ユニバーサル リモート コントロールは、さまざまな無線制御装置(ガレージや門の扉や照明システムなど)を認識することができます。統合ユニバーサル リモート コントロールは、それぞれの純正リモート コントロール キーから送信された信号を検知し、認識します。
機能説明については BMW Technik を参照してください：
TIS -> ドキュメント -> TIS SI Technik -> TIS SI Technik 51_01_05_122
誤記、誤植が生じる可能性があるため、完全な一致を保証するものではありません、また将来予告なしに技術的変更が加えられることがあります。
