エア配分はステップ モーターによって行われます。計 3 つのエア配分フラップを調整するためのステップ モーターは、カム ディスクの真後ろに固定されています。
エア配分用回転式アクチュエーターが操作されると、操作パネル/コントロール ユニット(ポジション希望に応じて)ステップ モーターが制御されます。カム ディスクは、固定されているセントラル メカニズムを介してエア配分フラップを調整します。180° の調整には約 18 秒必要です。

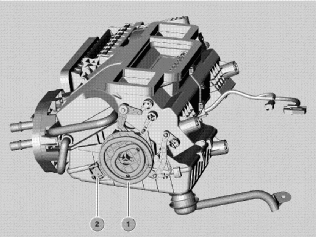

カム ディスク 1 の実際の位置を検知するために、カム ディスクには 2 つの異なる幅のカムがあります。
マイクロスイッチ 2 は、これらのカムにより切り換わります。マイクロスイッチの切り換わりはステップ モーターまたはカム ディスクの位置のフィード バックによって分かります。
