교류발전기

교류발전기

표준사양 교류발전기

• 표준사양 교류발전기 뒷면에는 자동차 전원과의 연결을 용이하게 하기 위해 B+ (단자 30)과 D+ (단자 61)용으로 2개의 나사 볼트가 설치되어 있다. 충전 표시등은 여자 다이오드를 통해 단자 61로부터 신호를 받는다.


다기능 레귤레이터 (MFR)식 소형 교류발전기

• 다기능 레귤레이터식 교류발전기에는 B+ (단자 30) 단자용의 나사 볼트 1개만 있다. 접속단자 D+ (단자 61 E)는 발전기 뒷쪽에 있는 흑색 3-핀식 컨넥터에 들어있다. 단자 15의 접속부도 레귤레이터에 전압을 공급하기 위해 이 컨넥터에 들어있다.


다기능 레귤레이터 (MFR)와 시동-부하-응답기능 (Start-Load-Response)을 갖춘 소형 교류발전기

• MFR과 시동-부하-응답기능을 갖춘 소형 교류발전기는 시동-부하-응답기능이 없는 발전기와 외형적으로는 구별되지 않는다. 차이점은 시동과정중 정격전류의 시간적인 제한 뿐이다.


배터리 충전 표시등

충전 표시등은 레귤레이터의 형식에 따라 여러가지 다양한 방법으로 제어된다.

- 표준형 레귤레이터

• 표준형 레귤레이터에서 충전 표시등은 스테이터 코일에 의해 발생된 전압이 여자 다이오드와 레귤레이터를 통과하므로서 제어된다. 고장인 경우, 충전 표시등은 단자 15 (계기판)와 단자 61 사이의 전압차에 의해 점등된다.


- 다기능 레귤레이터

• 다기능 레귤레이터에서 충전 표시등은 레귤레이터에 내장된 전자 스위치에 의해 제어된다. 이 스위치는 발전기 뒷면에 있는 3-핀식 컨넥터의 단자 15로부터 전원을 공급받는다. 레귤레이터는 내부적으로 단자 30과 단자 15간의 전압차를 측정하고, 고장인 경우 단자 61E를 전압이 낮은 쪽으로 절환시킨다. 충전 표시등은 점등된다.


레귤레이터

레귤레이터는 정류된 발전기 전압을 발전기 전류와 발전기 회전속도에 관계없이 일정한 값으로 유지하는 기능을 가지고 있다.

- 다기능 레귤레이터

다기능 레귤레이터에는 고장 식별 기능이 집적되어 있다. 고장 식별 기능은 다음과 같은 경우에 충전 표시등에 의해 표시된다.

• 구동 벨트의 고장 (U _{발전기 전압} = U_{단자 15 전압} / 위상 신호 없음)

• 고장 때문에 충전이 되지 않는다 ( U_{발전기 전압} = U_{단자 15} 전압)

• 여자회로의 단선

• 레귤레이터 출력단계의 도통 고장에 의한 과잉 전압 ( U_{발전기 전압} > U_{단자 15} 전압)

• 충전 배선의 단선 ( U_{발전기 전압} - U_{단자 15} 전압>= 3 V +/- 0.5 V )


- 시동-부하-응답기능이 있는 다기능 레귤레이터

고장 식별기능은 시동-부하-응답기능이 없는 다기능 레귤레이터와 똑같다.

시동-부하-응답기능:

이 기능을 이용하므로서, 특히기온이 낮을 때기관의 시동과정을 을 단축시킬 수 있다. 이 기능은 초기에 여자를 충분히 시키고 전류를 한꺼번에 많이 사용하여, 기관에 제동토크가 작용하는 것을 제거시켜야 한다는 점이다. 이 때, 시작단계에서의 부하전류는 20 A로 제한된다. 전류 제한 때문에, 전출력에는 서서히 도달된다.

측정시스템-오실로스코프용 비교 선도

주의!

비교선도는 표준사양 발전기에만 적용된다!!!

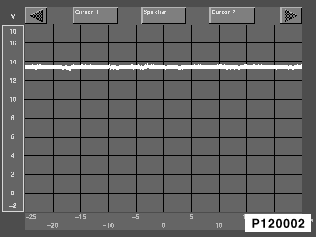

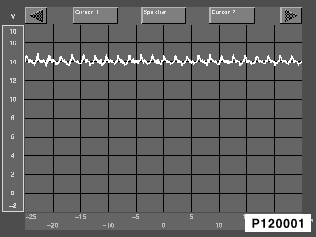

작동상태가 양호한 표준사양 교류발전기의 오실로스코프 파형:

디스플레이된 신호파형의 전압범위는 9 V ∼ 16 V 사이이다. 신호파형은 엔진 회전속도, 부하상태 그리고 배터리 상태에 따라 크게 다르게 나타날 수 있다.

주의!

비교선도는 표준사양 발전기에만 적용된다!!!

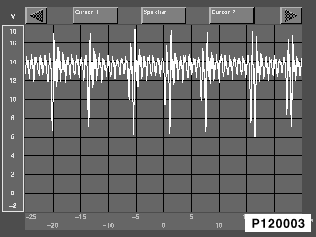

다이오드에 결함이 있는 표준사양 발전기의 오실로스코프 파형

디스플레이된 신호는 전압피크 그리고 /또는 전압최저점에서 전압범위 9 V ∼ 16 V를 벗어난다. 고장의 유형에 따라 전압피크는 측정범위 전체에 걸쳐 계속될 수 있다. 이 경우는 단선, 접지 단락 또는 (+) 단락이 있음을 나타내는 것이다.
