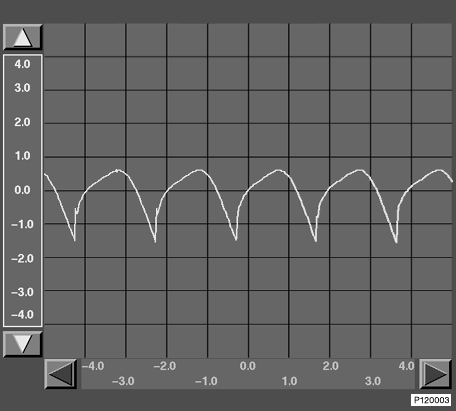

다음의 그림은 고장이 없는 발전기의 전압변화를 나타낸 것이다. 개별 파형의 높이는 발전기의 현재 부하와 관계가 있다. 파형의 길이는 회전속도와 관계가 있다. 회전속도가 증가하면 할수록, 파형은 더욱더 짧아진다.
부하가 스위치 ON된 상태에서 공회전시, 고장이 없는 발전기는 대략 이러한 그림으로 나타나야 한다.
.
.
.
.
.
.
.

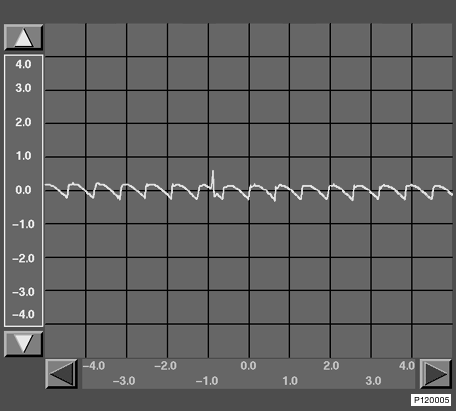

고장난 발전기의 예는 아래에 나타내었다
이것 또한 전류 그리고 회전속도와 관련이 있다.
.
.
.
.
.
.
.
다이오드에 결함이 있는 발전기
.
.
.
.
.
.
.
코일이 단선된 발전기.
