휠 가이드 조인트의 유격 측정

앞차축 영역에서의 불필요하거나 또는 오류가 있는 수리를 방지하기 위해 다음과 같은 휠 가이드 조인트 점검 지침에 반드시 유의해야 한다!

측정기

휠 가이드 조인트를 교환하기 전에, 전자식 축방향 유격 측정기를 이용하여 조인트의 유격을 항상 점검해야 한다. 휠 가이드 조인트는 측정 결과에 근거하여 교환이 필요할 경우에만 교환할 수 있다.

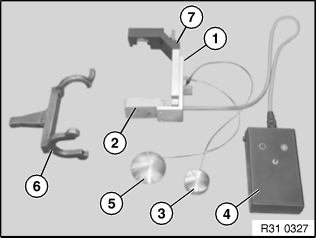

GR_GRRA3103-27
  1. 슬라이딩 피스 (31 1 061)
  2. 측정 일렉트로닉 (31 1 062)
  3. 모델 시리즈 E46 그리고 E85 자동차용 자석홀더 (31 1 063)
  4. 평가 일렉트로닉 (31 1 064)
  5. 모델 시리즈 E53 그리고 E83 자동차용 자석홀더 (31 1 065)
  6. 후크렌치 (31 1 066)
  7. 측정 브래킷 (31 1 067)

연결-/ 조작지침

정비매뉴얼에 정의된 대로 테스터를 자동차에 설치, 세팅한다. 정비매뉴얼의 정의된 대로 측정을 실행한다.

정비매뉴얼: TIS 31 12 023 휠 가이드 조인트의 유격 측정

간략한 설명

  1. 자석홀더 (5)를 하우징 커버 (E53/E83)에 또는 자석홀더 (3)을 컨트롤암의 하우징베이스 (E46/E85)에 놓는다.
    주의: 자석홀더가 컨트롤암에 정확하게 안착되었는지에 유의한다!
  2. 측정 브래킷 (7) (슬라이딩 피스 (1)과 측정 일렉트로닉 (2) 포함)을 조인트의 나사부 스템에 놓고 조인다.
    주의: 측정 브래킷이 컨트롤암에 닿아서는 안된다!
  3. 평가 일렉트로닉 (4)의 버튼을 누른다. 기기는 자기 진단을 실행한다. 먼저 두 LED가 점멸하고, 이어서 적색 LED가 점등된다.
  4. 녹색 LED가 점등될 때까지 측정 일렉트로닉 (2)를 슬라이딩 피스 (1)로 위쪽으로 밀고 이어서 클램핑 볼트로 고정한다.
    측정 일렉트로닉 (2)와 자석홀더 간의 간격은 이제 약 5 - 7 mm에 이어야 한다.
  5. 녹색 LED가 점멸할 때까지 평가 일렉트로닉 (4)의 버튼을 2 초 동안 누른다. 이제 기기는 캘리브레이션 되었고 측정 준비되어 있다.
  6. 후크렌치 (6)을 토크 렌치에 설치한다. 토크 렌치에서 60 Nm로 세팅한다.
    휠 가이드 조인트를 점검한다. 정비매뉴얼 TIS 31 12 023 참조.
  7. 후크렌치를 다시 설치하고 2번째 점검을 실행한다. 정비매뉴얼 TIS 31 12 023 참조.
  8. 두 점검 중 한가지를 수행하는 동안 평가 일렉트로닉에서적색 LED가 점멸하면 (4), 조인트를 교환해야 한다.
    두 점검을 수행하는 동안 녹색 LED가 점멸하면, 조인트가 정상이므로 교환해서는 안된다!
