보조히터, 아날로그식 트리거링
아날로그식 트리거링은, 스위칭된 접지에 의해 보조히터 컨넥터 X764 핀 3에서 실현된다.
보조히팅 ON 요구는, 히터-/에어컨 컨트롤 유닛 으로부터 K-버스 를 거쳐 보조히터 로 전송된다. 이제 보조히터가 스위치 ON되고, 피드백 을 K-버스 를 거쳐 히터-/에어컨 컨트롤 유닛으로 보낸다. 다음 몇 초 이내에 히터-/에어컨 컨트롤 유닛에 의해 피드백 이 인지되지 않으면, 스위치 ON과정이 중단된다.

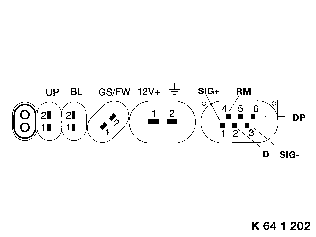

보조히터의 컨넥터 핀 배열
