전압인터페이스 안전벨트 버클 스위치

여기 나타내어진 오실로스코프 그래프는 4-핀식 플러그 컨넥터를 갖춘 안전벨트 버클 스위치들에만 해당된다.이들 스위치에는 전압인터페이스식 4-선 홀센서가 있다.

측정에는 4-핀식 어댑터 케이블 61 6 032가 사용되어야한다. 어댑터 케이블은 안전벨트 버클의 컨넥터와 와이어링 하니스에 연결되어야한다. 다기능 케이블 MFK1은 어댑터 핀 1 (단자 31)과 어댑터 핀 3 (MRS-컨트롤 유닛으로가는 라인)에 연결되어야한다. 오실로스코프의 조정은 테스트모듈을 통해 이루어진다.

규정곡선

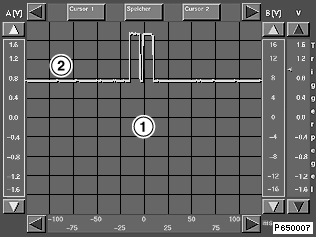

화면 1: 안전벨트가 안전벨트 버클에 끼워지지 않았다

1: 파형: 구형파

2: 로우 레벨, 약 0.8 V

규정곡선

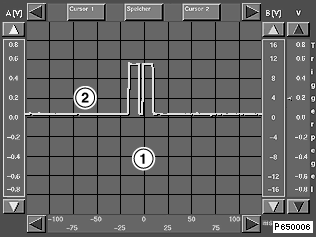

화면 2: 안전벨트가 안전벨트 버클에 끼워져 있다

1: 파형: 구형파

2: 로우 레벨: 0V

규정곡선

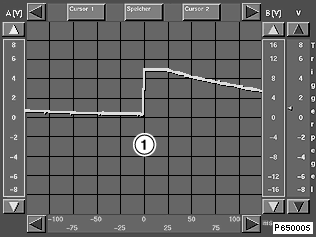

화면 3: 단선

안전벨트 버클이 빠졌거나 또는 배선이 단선되었다

1: 파형: 톱니 모양
