오일압력제어

오일압력제어

오일펌프는 모든 작동과정에서 확실한 오일 공급을 보장해야 한다. 신형 엔진에는 오일펌프의 특성곡선 제어식 트리거링이 있다 (체적 유량 제어식 아님). 이 펌프는 엔진의 해당 작동영역에 필요한 만큼만 오일을 공급한다. 장점은 다음과 같다:

오일압력제어는 DME로부터 전자유압식 오일압력 컨트롤밸브 (솔레노이드 밸브)를 통해 전자식으로 트리거링된다. 오일압력센서는 감시를 대행한다.

이 외에도 전기식 트리거링을 통해 오일펌프의 출력 손실을 최적화할 수 있다.

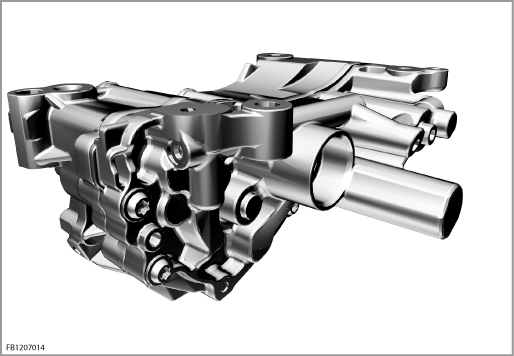

GR_FB1207014


구성부품에 대한 간략한 설명

다음과 같은 구성부품이 설명된다:

특성곡선 제어식 오일펌프

오일펌프로서 알려져 있는 펜들럼 슬라이드 셀 펌프가 사용된다. 펌프축은 공급을 위해 하우징에서 중심부에서 벗어나 있으며 블레이드는 회전시에 직경방향으로 이동한다. 이렇게 하여 블레이드 챔버는 서로 다른 체적을 형성한다. 체적 확대시 오일이 흡입되고, 체적 축소시 오일통로로 빠져나온다.

GR_FB1207013

번호

설명

번호

설명

1

펌프축

2

회전축

3

블레이드

4

로터

5

펜들럼 슬라이드

6

제어 피스톤, 펜들럼 서포트

7

제어 스프링

8

압력 스프링

9

제어 피스톤





오일펌프는 크랭크축의 체인에 의해 구동된다.


오일압력 컨트롤밸브

오일압력 컨트롤밸브는 솔레노이드 밸브 (3/2-방향 밸브). 솔레노이드 밸브는 크랭크 케이스의 측면에 있다. 디지털 엔진 일렉트로닉 (DME)은 펄스폭이 변조된 신호를 통해 오일압력 컨트롤밸브를 트리거링한다.
이를 통해 체적 유량을 제어하는 방식에 비해 오일펌프의 정밀한 트리거링이 가능하다.

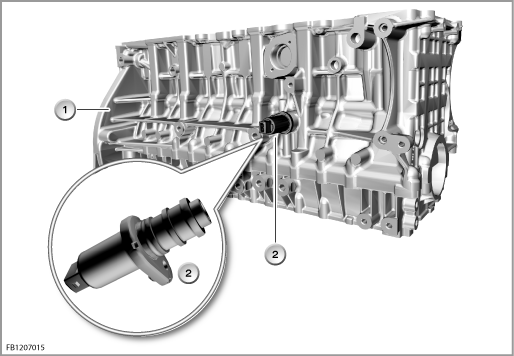

GR_FB1207015

번호

설명

번호

설명

1

크랭크케이스

2

오일압력 컨트롤밸브


오일압력센서

오일압력센서는 오일필터에 직접 볼트로 체결되어 있다. 오일압력센서는 오일펌프에 의해 생성된 오일 압력을 측정한다. 오일압력은 대기압과 비교하여 측정된다.
신호는 DME-컨트롤 유닛에 전송된다.

GR_FB1207016

번호

설명

번호

설명

1

오일압력센서

2

오일필터

3

오일-냉각수-열교환기






시스템 기능

다음과 같은 시스템 기능들이 설명된다:

특성곡선 제어식 오일압력제어

오일압력을 통해 계속해서 공급되는 오일량이 필요에 맞게 제어된다.

하지만 DME는 특성곡선 제어식 오일압력제어를 제어한다. 이때 다음과 같은 입력변수가 고려된다:

다음과 같은 개요는 제어회로를 그림으로 나타낸다:

GR_FB1207018

번호

설명

번호

설명

1

엔진 (예를 들면 N53)

2

엔진의 센서로부터의 신호

3

오일압력센서

4

오일압력센서로부터의 신호

5

DME-컨트롤 유닛

6

오일압력 컨트롤밸브의 트리거링 (3/2-방향 밸브)

7

오일필터

8

오일압력 컨트롤밸브 벤틸레이션

9

오일압력 컨트롤밸브

10

오일압력 컨트롤밸브 제어배선

11

오일팬

12

오일펌프

DME는 펄스폭이 변조된 신호로 오일압력 컨트롤밸브를 트리거링한다. 오일압력 컨트롤밸브는 오일펌프의 제어 피스톤에 작용하는 오일압력을 설정한다.

특성곡선 제어식 오일펌프를 통해 오일펌프를 정확하게 제어를 할 수 있다. 따라서 이 대책은 추가로 연료소비 감소 및 CO2-감소에 기여한다.
필요한 오일압력은 회전속도 전 영역에 걸쳐 감소한다.오일펌프는 체적 유량 제어식과 비교해서 더 적은 펌프 출력을 소비한다.

GR_FB1207017

다이어그램은 100 °C 엔진오일온도에서 부하에 따른 오일압력을 나타낸다

번호

설명

번호

설명

1

특성곡선 20 %

2

특성곡선 25 %

3

특성곡선 50 %

4

특성곡선 75 %

5

특성곡선 100 % (전부하)

6

특성곡선, 체적 유량 제어, 예를 들면 N52


서비스 담당자를 위한 지침

일반 지침

지침: 오일압력제어 고장.

특성곡선 제어식 오일압력제어 고장시, 오일 공급이 체적 유량 제어식 (비상운전)으로 작동된다. 엔진 버전에 따라 연료소비는 최대 5 % 이상 증가한다.

인쇄 오류, 내용상의 오류 그리고 기술적 변경은 사전 통고 없이 변경될 수 있음.
