내비게이션 시스템의 센서식 점검

내비게이션 시스템의 센서식 점검은 컨트롤 디스플레이 (CD)상의 숨겨진 메뉴를 통해 실시한다. 컨트롤 디스플레이상의 내부 데이터와 신호의 디스플레이는 시운전 중에 내비게이션 시스템의 점검을 가능하게 한다.

숨겨진 메뉴 불러내기:

센서 테스트

GR_FB6507001

번호

설명

번호

설명

1

메뉴항목 내비게이션.

2

메뉴항목 센서 테스트.

메뉴항목 내비게이션, 그 다음, 센서 테스트를 선택한다.

GR_FB6507002

번호

설명

번호

설명

1

수신한 휠 회전속도 신호.

2

GPS-수신: 현재 추적한 위성의 수.

3

GPS-수신 상태.
예상되는 값은 다음과 같다: 3D- 또는 2D-위치조정, 위성추적, 위성 검색, 날짜 표시 없음 또는 고장.

4

요잉률 센서의 신호:방향표시 화살표와 요잉률 센서의 전압 (mV).

5

주행방향: 앞으로 또는 뒤로.





컨트롤 디스플레이 상의 이러한 디스플레이를 통해 시운전 중에 휠 회전속도 신호,요잉률 센서 신호, 그리고 GPS-수신이 존재하는지의 여부를 점검할 수 있다.

GPS-수신의 점검

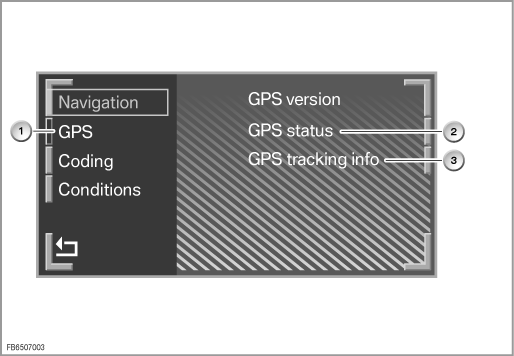

GR_FB6507003

번호

설명

번호

설명

1

메뉴항목 GPS.

2

메뉴항목 GPS-수신 상태.

3

메뉴항목 GPS-신호 상태.





메뉴항목 GPS 그 다음, GPS-상태를 선택한다.

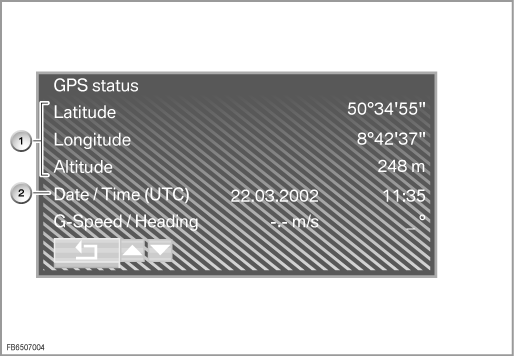

GR_FB6507004

번호

설명

번호

설명

1

현재 위치: GPS-위도,GPS-경도 그리고 GPS-고도.

2

수신한 GPS-날짜 그리고 시간.

뒤로를 선택한 다음, 메뉴항목GPS 그리고 GPS-신호의 상태를 선택한다.

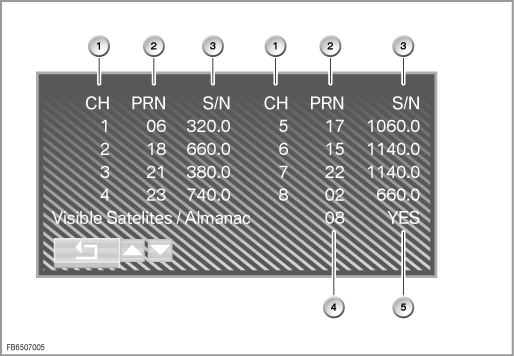

GR_FB6507005

번호

설명

번호

설명

1

추적한 위성의 수 (최대8).

2

추적한 GPS-위성의 식별번호.

3

개별 추적한 위성에 대한 GPS-신호의 품질.

4

현재 추적한 위성의 수.

5

날짜 표시 데이터의 존재 여부.





그 외의 메뉴항목

그 외의 메뉴항목에는 내비게이션 시스템의 내부 데이터가 디스플레이된다:예를 들면 소프트웨어 버전, 코딩 버전,전원전압 그리고 컨트롤 유닛 온도.
