센서 테스트는 다음과 같이 선택할 수 있다:
화면 1
1 |
화면중심 수정 |
2 |
GPS-정보 |
3 |
타이어 캘리브레이션 |
4 |
VICS와 GPS 진단 |
화면 2
1 |
인지된 위치 (0D,2D,3D) |
2 |
GPS에 의해 현재 수신된 위성의 수 |
3 |
경도 |
4 |
위도 |
5 |
고도 |
6 |
수신된 위성 (8에 설명) |
7 |
존재하지만 수신이 불가능한 위성 (8에 설명 ) |
8 |
위성의 수와 위치 |

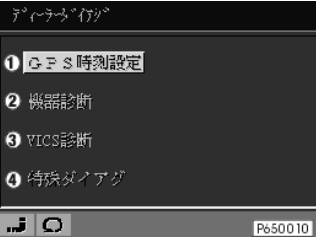

화면 3
1 |
GPS-시간 초기화 (BC-시간을 GPS-수신기로 전송) |
2 |
NAV-컴퓨터 RAM-테스트, ROM-버전 |
3 |
VICS 메뉴 |
4 |
특별 진단 (화면 5) |
1과 관련하여: GPS-수신기 교환 후, 시간이 BC로부터 GPS로 전송될 때, 초기화 시간이 단축될 수 있다.
화면 4
1 |
VICS 상태 |
2 |
VICS 버전 |
3 |
주파수 |
4 |
수신 레벨 |
화면 5
1 |
색상 팔레트 |
2 |
GPS-자료 |
3 |
Gyro-데이터 (그림 6) |

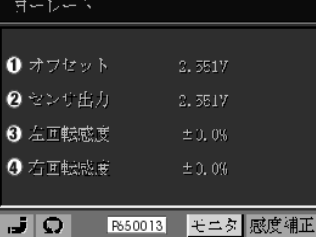

화면 6
1 |
|
2 |
Gyro-전압 |
3 |
Gyro 수정값 |
4 |
Gyro 수정값 |
차량을 위쪽으로 장애물이 없는 야외에 둔다
화면 2 디스플레이 |
규정값 |
정상이 아닐 경우: 다음과 같은 점검을 실시한다 |
1 |
2D 또는 3D |
테스트모듈, GPS-테스트 |
2 |
>3 |
테스트모듈, GPS-테스트 |
3 |
경도 디스플레이 |
테스트모듈, GPS-테스트 |
4 |
위도 디스플레이 |
테스트모듈, GPS-테스트 |
5 |
고도 디스플레이 |
테스트모듈, GPS-테스트 |
6 |
|
|
7 |
|
|
8 |
>3개의 위성 |
테스트모듈, GPS-테스트 |
야외에서 자동차로 작은 직경의 원을 그리며 주행한다.
Gyro의 전압변동에 유의한다!
화면 6 디스플레이 |
규정값 |
정상이 아닐 경우: 다음과 같은 점검을 실시한다 |
1 |
|
|
2 |
정차상태에서 그리고 직진주행시: 2500mV+/-500mV;좌우 회전시: 위에 언급된 영역을 벗어남. |
값이 정상이 아닐 경우: 내비게이션 컴퓨터를 교환한다. |
3 |
|
|
4 |
|
|
VICS-수신기가 장착되었을 때에만
화면 4 디스플레이 |
규정값 |
정상이 아닐 경우: 다음과 같은 점검을 실시한다 |
1 |
확인 |
테스트모듈, VICS-수신기 |
2 |
버전번호 |
|
3 |
주파수 |
테스트모듈, VICS-수신기 |
4 |
수신 레벨 |
테스트모듈, VICS-수신기 |
3과 4: VICS-수신시에만 디스플레이 (공급되는 지역에서만).
