E70 의 모든 윈도우 레귤레이터는 운전자 도어의 스위치블록에서 조작이 가능하다. 윈도우 레귤레이터는 서로 다른 컨트롤 유닛에 의해 트리거링된다.카 액세스 시스템 (CAS)은 핵심적인 제어 기능을 담당한다.
윈도우 레귤레이터의 다음과 같은 구성부품이 설명된다:
운전자 도어의 스위치블록을 이용하여 모든 윈도우 레귤레이터 기능을 조작할 수 있다. 운전자 도어 스위치블록은 LIN-버스를 통해 차실하부 모듈(FRM)로 자신의 신호를 전송한다.
동반자 도어와 뒤 도어에는 각각 자체 윈도우 레귤레이터 스위치가 장착되어 있다.동반자 도어의 윈도우 레귤레이터와 뒤 도어의 윈도우 레귤레이터는중계상자-일렉트로닉 (JBE)으로 직접 자신들의 신호를 전송한다.
모든 도어에는 윈도우 레귤레이터 구동용 직류 모터가 있다. 윈도우 레귤레이터는 케이블 리프터 드라이브로 설계되어 있다.모든 윈도우 레귤레이터 모터에는 홀센서가 있다. 이를 통해 회전방향, 속도 그리고 위치를 결정할 수 있다. 윈도우 레귤레이터 모터는 윈도우 위치와 조작에 따라 속도가 서로 다르게 작동된다.
CAS는 K-CAN을 통해 차실하부 모듈 (FRM)과 중계상자-일렉트로닉(JBE)과 연결되어 있다. CAS는 윈도우 레귤레이터의 편리한 기능을 담당한다. 윈도우 레귤레이터 컨트롤을 위한 모든 신호는 CAS로부터 K-CAN으로 전송된다.
FRM은 운전자 도어 스위치블록, JBE 및 CAS로부터의 신호를 처리한다. FRM은 앞 윈도우 레귤레이터를 전기적으로 트리거링한다.FRM은 K-CAN을 통해 CAS와 JBE에 연결되어 있다.
JBE는 도어의 윈도우 레귤레이터 스위치의 신호를 처리한다. JBE는 뒤 윈도우 레귤레이터를 전기적으로 트리거링한다. JBE는 동반자측 윈도우 레귤레이터로부터의 요구사항을 K-CAN을 거쳐 FRM으로 전송한다.
그림은 E70의 운전자 도어 스위치블록을 나타낸다
번호 |
설명 |
번호 |
설명 |
|---|---|---|---|
1 |
동반자측 윈도우 레귤레이터 스위치 |
2 |
동반자측 뒤 윈도우 레귤레이터 스위치 |
3 |
어린이 안전장치용 버튼 |
4 |
어린이 안전장치용 표시등 |
5 |
뒤 운전자측 윈도우 레귤레이터 스위치 |
6 |
앞 운전자측 윈도우 레귤레이터 스위치 |

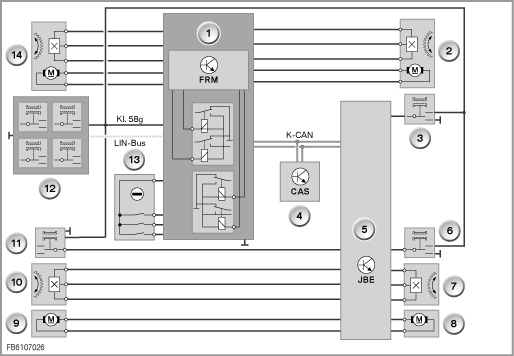

블록선도 R56
번호 |
설명 |
번호 |
설명 |
|---|---|---|---|
1 |
차실하부 모듈 (FRM) |
2 |
윈도우 레귤레이터 유닛, 동반자측 |
3 |
동반자측 윈도우 레귤레이터 스위치 |
4 |
카 액세스 시스템 (CAS) |
5 |
중계상자-일렉트로닉 (JBE) |
6 |
동반자측 뒤 윈도우 레귤레이터 스위치 |
7 |
동반자측 뒤 윈도우 레귤레이터 홀센서 |
8 |
윈도우 레귤레이터 구동기구, 동반자측, 뒤 |
9 |
윈도우 레귤레이터 구동기구, 동반자측, 뒤 |
10 |
운전자측 뒤 윈도우 레귤레이터 홀센서 |
11 |
동반자측 뒤 윈도우 레귤레이터 스위치 |
12 |
운전자 도어 스위치블록 |
13 |
운전자 도어 도어 로크 |
14 |
윈도우 레귤레이터 유닛, 운전자 도어 |
윈도우 레귤레이터의 다음과 같은 기능들이 설명된다:
윈도우 레귤레이터는 단자 R ON부터 조작이 가능하다. 단자 R OFF시 윈도우 레귤레이터를 1분 정도 조작할 수 있다. 앞 도어 중 하나가 열려 있으면, 윈도우 레귤레이터의 조작이 불가능하다.다음과 같은 조작부를 통해 사이드 윈도우를 열고 닫을 수 있다:
이 편리한 기능은 CAS에 의해 제어된다. CAS는 편리한 열기 또는 편리한 닫기에 대한 신호를 K-CAN을 통해 전송한다. 이 신호는 운전자 도어의 로크실린더를 통해 또는 원격제어키를 통해 작동될 수 있다. 다음과 같은 경우 편리한 닫기가 활성화된다:
편리한 열기도 편리한 닫기와 마찬가지로 같은 조작부를 통해 활성화한다. 편리한 열기는 다음과 같은 순서로 실행된다:
작동 중단시 편리한 기능이 정지된다.
원터치 열기 또는 원터치 닫기시, 윈도우 레귤레이터 구동장치는 고속으로 작동된다.원터치 열기 또는 원터치 닫기는 손가락끼임방지가 활성화된 상태에서만 가능하다. 사이드 윈도우가 안전하게 확실히 닫히도록, 윈도우 레귤레이터 모터는 위쪽 스톱에서 잠깐동안 블로킹된 상태 (기계적 스톱)로 가게 된다.
비상닫기는 손가락끼임방지기능이 장착된 사이드 윈도우의 의도적인 닫기에 이용된다. 이를 위해서는 윈도우 레귤레이터 스위치를 누르고 있어야 한다. 이 기능의 도입은 외부로부터의 공격이나 또는 사이드 윈도우가 얼어붙었을 때에 필요할 수 있다. 비상닫기는 16 km/h 주행속도까지 활성화할 수 있다. 잡고 있는 윈도우 레귤레이터 스위치에서 손을 떼면 기능이 중단된다.
어린이 안전장치가 활성화된 상태에서는 운전자 도어의 스위치블록에서만 뒤 사이드 윈도우의 비상닫기를 트리거링할 수 있다. 운전자 도어에 있는 스위치블록을 통해 임의의 사이드 윈도우의 비상 닫기가 작동되면: 어린이 안전장치가 활성화되어 있지 않을 경우에 닫기 동작을 다른 윈도우 레귤레이터 스위치로 정지시킬 수 있다.
패닉모드는 비상닫기가 실행된 후에만 트리거링할 수 있다 윈도우 레귤레이터 스위치에서 손을 뗀 다음 4초 이내에 다시 한번 끝까지 누르면, 사이드 윈도우는 손가락끼임방지기능 없이 닫히게 된다. 이때 사이드 윈도우는 최대의 힘과 속도로 닫히게 된다. 블로킹되었을 경우 과열방지장치가 작동될 때까지 윈도우 레귤레이터 모터에는 통전된다.사이드 윈도우 열기는 과열방지장치와 관계없이 항상 가능하다. 잡고 있는 윈도우 레귤레이터 스위치에서 손을 떼면 기능이 중단된다.
어린이 안전장치는 뒤 윈도우 레귤레이터 스위치의 기능을 블로킹한다.어린이 안전장치는 운전자 도어 스위치블록의 스위치를 통해 활성화 또는 비활성화된다. 어린이 안전장치는 활성화되면, 버튼의 기능-LED가 스위치 ON된다.충돌-모드에서는 어린이 안전장치가 비활성화된다. 뒤 윈도우 레귤레이터의 자동 닫기 기능이 진행중이고 어린이 안전장치가 적용된 상태에서는 다음과 같은 안전 기능에 유의해야 한다:
윈도우 레귤레이터 모터의 과열을 방지하기 위해, 모든 모터에는 반복방지회로가 있다.윈도우 레귤레이터 모터의 작동시간이 제한되어 있다. 모터가 일정한 시간동안 스위치 OFF된다. 반복방지회로는 최소한 5번의 완벽한 윈도우 유리 동작 (열기/닫기)을 허용한다. 마지막으로 가능한 동작은 항상 닫기동작이다.손가락이 끼일 경우, 반복방지회로에 의해 열기 동작이 방해를 받지 않는다. 사이드 윈도우의 역동작은 항상 손가락끼임방지 기능에 의해 실시된다.
손가락끼임방지는 윈도우가 닫기방향으로 움직이는 전 과정동안 활성화된다. 간접 손가락끼임방지는 원칙적으로 끼이는 것을 방지하는 것이 아니라, 최대로 허용되는 끼이는 힘을 제한한다. 윈도우 레귤레이터가 성공적으로 초기화된 후에야 비로소 손가락끼임방지가 활성화되고 자동 닫기가 가능하다. 닫기 동작에 대한 기계적 힘은 대기온도와 노화에 따라 변한다. 따라서 폐쇄력은 매번 닫기 동작시에 다시 학습되고 이에 따라 손가락끼임방지 기능이 적응된다.
배터리를 보호하기 위해, 엔진시동시에는 윈도우 레귤레이터가 작동하지 않는다. 작동중인 모든 윈도우 레귤레이터의 기능이 정지한다. 배터리 전압이 9 V 이하로 하강하면, 윈도우 레귤레이터 모터는 스위치 OFF된다.
