내비게이션 시스템 센서 테스트

표시값은 LC - 디스플레이에 나타난다.

센서 테스트는 다음과 같이 선택할 수 있다:

선택 - 메인 메뉴
선택 - 조정
조정 화면에서, 메뉴 버튼을 8초 이상 누른다
센서 테스트를 선택한다

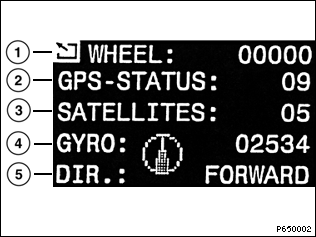

그 다음 다음과 같은 그림이 디스플레이에 나타난다

1 휠 센서, 좌측/우측 휠 회전속도 센서의 분당 펄스 수.
PU 99부터는 좌측 휠만이 디스플레이된다. 내비게이션 시스템으로 가는 우측 휠 회전속도 신호 배선은 폐지된다. 새 운영 소프트웨어를 기존 차량에 사용하게 되면, 좌측 휠 회전속도 신호만이 디스플레이된다.
(E46과 E52의 경우, 뒤 좌측 휠의 신호만 사용된다).
2 GPS-상태
3 GPS에 의해 현재 수신되는 위성 수
4 방향표시 화살표 ; Gyro에 의해 공급된 전압 (mV).
5 주행방향, 앞쪽으로 / 뒤쪽으로

기능 테스트

센서 테스트를 선택한다
야외에서 차량으로 작은 직경의 원을 그리며 계속해서 몇바퀴를 주행한다.
센서 테스트의 디스플레이를 관찰한다!

디스플레이	규정값	정상이 아닐 경우: 다음과 같은 점검을 실시한다
1	주행중 (약 5 km/h부터): >0	휠 회전속도 센서
2	위쪽으로 장애물이 없을 때: 11 또는 12	GPS
3	위쪽으로 장애물이 없을 때: >3	GPS
4	좌우 회전시, 방향 화살표가 0 위치로부터 확실하게 움직인다. 정차상태에서와 직진 주행시:2500 mV+/-400 mV;좌우 회전시: 위에 언급된 범위를 벗어남.	값이 정상이 아닐 경우: 내비게이션 시스템을 교환한다.
5	후진기어가 넣어져 있을 때 <BACKWARD>	후진기어

GPS - 상태의 의미

디스플레이	GPS-상태	의미
00	GPS 없음	GPS가 작동하지 않음
01	통신 - 오류	GPS-수신, 내비게이션-시스템
02	수신기 - 고장	GPS-수신기/안테나
03	날짜표시 없음	위성으로부터의 데이터가 저장되지 않았다
04	위성을 찾는다	GPS가 위성을 찾는다
05	1개의 위성을 찾았다	GPS를 통한 위치 확인이 불가능하다
06	2개의 위성을 찾았다	GPS를 통한 위치 확인이 불가능하다
07	3개의 위성을 찾았다	2D - 위치 확인이 가능하다
08	4개의 위성을 찾았다	2D 또는 3D - 위치 확인이 가능하다
09	5개의 위성을 찾았다	2D 또는 3D - 위치 확인이 가능하다
10	6개의 위성을 찾았다	2D 또는 3D - 위치 확인이 가능하다
11	2D - 위치가 결정된다	경도와 위도가 결정된다 (내비게이션 기능이 가능하다).
12	3D - 위치가 결정된다	위도, 경도 그리고 고도가 결정된다 (정확한 위치 확인이 가능하다).

03과 관련하여: 단자 30과 단자 R에 전원전압이 인가되고, 위성접촉이 이루어진 후에, 위성으로부터의 데이터가 GPS-수신기로 모아져 저장된다. 이 데이터를 사용할 수 없을 경우, 예를 들면, 배터리 또는 GPS-수신기 단자가 분리되었을 경우에는, 차량을 위쪽으로 장애물이 없는 야외에, 단자 R을 스위치 ON한 상태로 세워 놓아야 한다 (약 15분).
