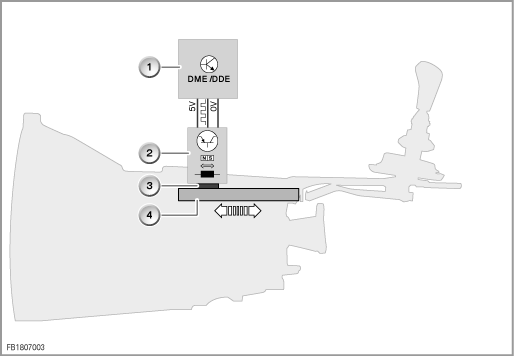

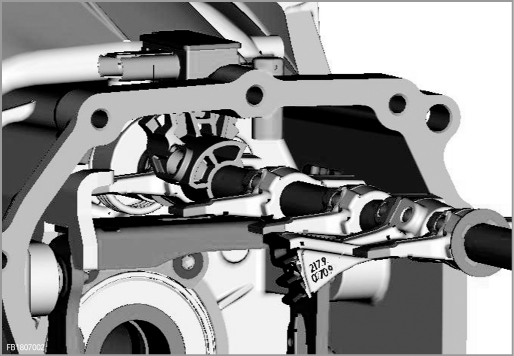

수동변속기가 장착된 자동차에서는 제로 기어 센서가 변속기 하우징에 설치되어 있다. 제로 기어 센서는 PLCD 센서이다,이는 센서가 공간의 선형적인 변화 (편향)을 무접촉식으로 감지한다는 뜻이다 (자기적 상태에 따라 변화되기 때문). 변속 동작을 통해 실렉터 로드 (4)가 이동하고, 이에 따라 변속기내에서 자석이 이동한다. PLCD 센서를 통해 엔진 제어 시스템이 실렉터 레버의 위치를 감지할 수 있다. 다음과 같은 그림은 구조 패턴 뿐만 아니라, 변속기에 설치된 센서의 단면도도 나타내고 있다:
구성부품 설명:
엔진 제어 시스템이 변속기 실렉터 스위치 / 실렉터 레버의 ”제로 위치”를 인식하도록 하기 위해서는, 자동차에서 이 위치를 학습할 수 있어야 한다. 이 학습과정은 대부분 공장에서 자동화시켰으며 DIS 테스터를 이용하여 수리할 수 있다. 이를 실행하기 위해 서비스 기능 <제로 기어 센서 학습/쓰기>를 실행해야 한다.
실렉터 레버의 제로 위치는 일반적으로 약 50 % (+/- 공차) 이다.
지침:
틀리게 학습된 제로 위치 값은 자동-스타트-스톱-기능의 사용가능도와 관련된 문제 그리고 모든 MSA 고유의 패러미터의 시스템 특성의 재현가능성에 대한 결함을 야기시킨다!
