단락으로 인해 고장메모리에 고장이 수록될 경우, 다음과 같은 영역의 와이어링 하니스를 점검한다.
일부 열린 루프 쉘 홀센서 컨넥터가, 정확한 위치에 장착되어 있었는지 점검한다. 컨넥터가 잘못 장착되어 있었으면, 컨넥터 영역에서 와이어링 하니스를 손상에 대해 점검한다. 참조, 그림 1. 컨넥터를 수리한 후, 컨덕터를 유압실린더 측면에 고정한다. 참조, 그림 2.

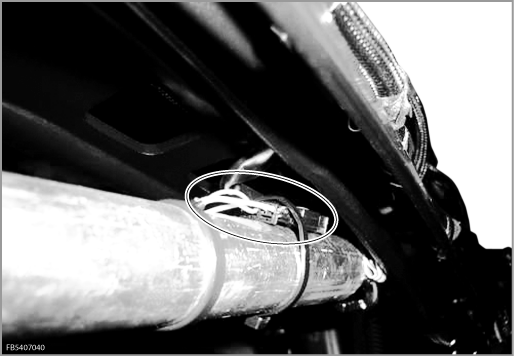

컨넥터, 일부 열린 루프 쉘 홀센서가 잘못 위치됨.

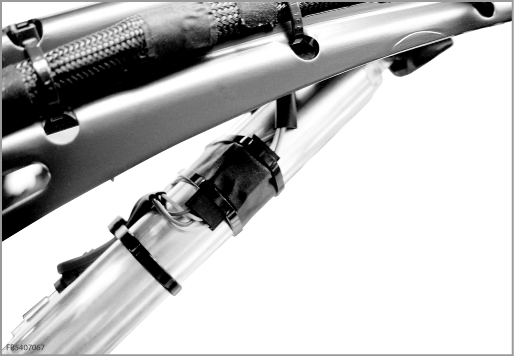

컨넥터, 일부 열린 루프 쉘 홀센서가 실린더 측면에 고정.
2007년 24번째 주까지 생산된 자동차용으로만.
그림 1에서 와이어링 하니스가 손상을 발생시킬 수 있는 위치에 끼워져 있다. 와이어링 하니스를 수리한 후, 와이어링 하니스를 케이블 밴드를 이용하여 아래쪽으로 고정시켜야 함에 유의한다.

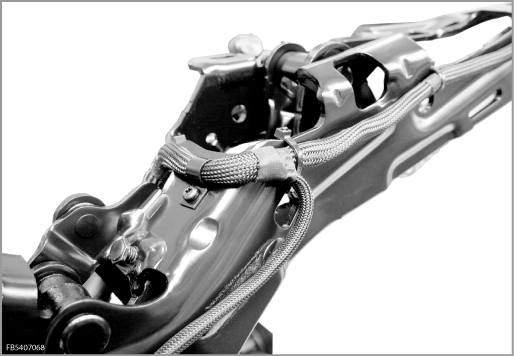

그림 2는 2007년 24번째 주부터 장착되는 와이어링 하니스를 나타낸다.

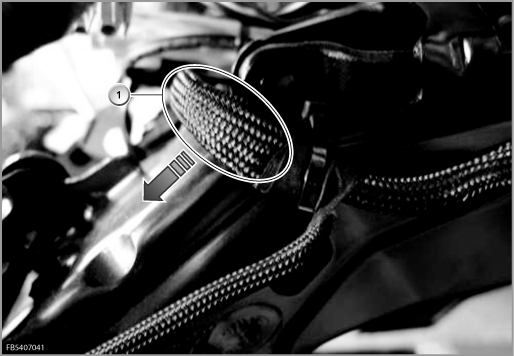

영역 (1)에서 와이어링 하니스의 손상이 발생할 수 있다.
수리 후, 와이어링 하니스를 케이블 밴드를 이용하여 화살표방향으로 아래쪽으로 고정시킨다.
와이어링 하니스를 2007년 24번째 주부터 생산되는 자동차 (그림 2 참조)에서의 위치에 고정하도록 한다.
2007년 24번째 주부터 생산되는 자동차에서 와이어링 하니스는 클램프로 고정된다.
