중요!
측정을 하는 동안, DME/DDE가 연결되어 있어야만 한다. CAS-컨트롤 유닛은 반드시 작동가능하지 않아도 된다. 단자 15부터 항상 EWS-신호를 전송한다.

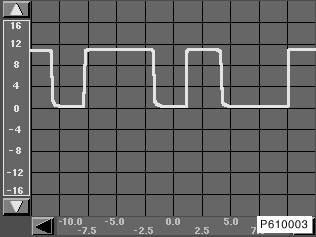

화면 1: 신호가 정상이다.
”정상”이라는 말은 데이터 라인과 파형에만 적용된다는 점에 유의해야 한다. 전송된 코드가 정확한지의 여부는 판단할 수 없다.

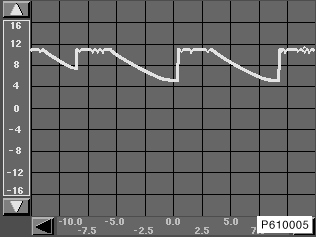

화면 2: 신호가 정상이 아니다.
위의 신호는 DME/DDE측의 고장을 나타낸다.
화면 3: 신호가 정상이 아니다
위의 신호는 라인 결함 또는 CAS에서의 고장을 나타낸다.
화면 4: 신호가 정상이 아니다
위의 신호는 (+)로 단락되었음을 나타낸다.
화면 5: 신호가 정상이 아니다
위의 신호는 접지로 단락되었거나 또는 케이블이 단선되었음을 나타낸다.
