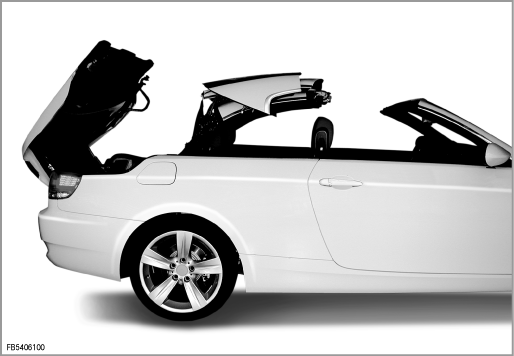

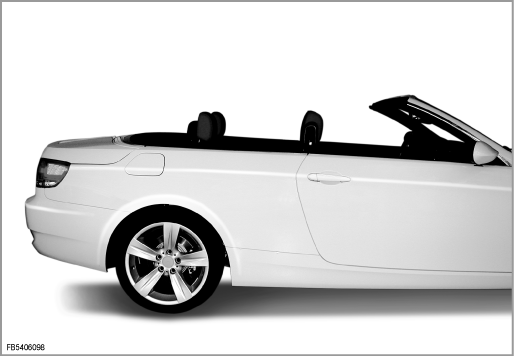

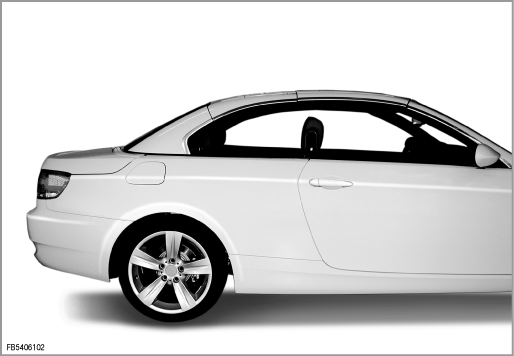

하강식 하드톱에는 총 14개의 센서가 있다 (9개의 홀센서와 5개의 마이크로스위치). 이 센서들은 하드톱이 열리고 닫힐 때 서로 다른 위치를 감지한다. 고장부위를 확인하려면, 어떤 중간위치에 하드톱이 멈추어 있는지를 알아야 한다. 이것은 고장이 무엇인지를 추측하는데 사용할 수 있다.
센서 |
상태 스위칭함 |
약어 |
|---|---|---|
홀센서 '루프 패키지 펼치기' |
아니오 |
I01203 |
홀센서 '루프 패키지 수납' |
예 |
I01204 |
홀센서 '루프 쉘 일부 닫힘' |
아니오 |
I01205 |
홀센서 '루프 쉘 일부 열림' |
예 |
I01206 |
마이크로스위치 '카울 패널 로크' |
예 |
I01200 |
마이크로스위치 '카울 패널 로크해제' |
아니오 |
I01201 |
홀센서 '뒷부분 모듈 닫힘' |
예 |
I01207 |
홀센서 '뒷부분 모듈 열림' |
아니오 |
I01199 |
홀센서 '뒷부분 모듈 거의 닫힘' |
예 |
I01201 |
마이크로스위치 '우측 커플러 닫힘' |
예 |
I01202 |
홀센서 '우측 커플러 열림' |
아니오 |
I01208 |
마이크로스위치 '좌측 커플러 닫힘' |
예 |
I01197 |
마이크로스위치 '카울 패널에 도달' |
아니오 |
S141 |
트렁크룸 파티션용 홀센서 |
예 |
S6229 |
센서 |
상태 스위칭함 |
약어 |
|---|---|---|
홀센서 '루프 패키지 펼치기' |
아니오 |
I01203 |
홀센서 '루프 패키지 수납' |
예 |
I01204 |
홀센서 '루프 쉘 일부 닫힘' |
아니오 |
I01205 |
홀센서 '루프 쉘 일부 열림' |
예 |
I01206 |
마이크로스위치 '카울 패널 로크' |
아니오 |
I01200 |
마이크로스위치 '카울 패널 로크해제' |
예 |
I01201 |
홀센서 '뒷부분 모듈 닫힘' |
아니오 |
I01207 |
홀센서 '뒷부분 모듈 열림' |
예 |
I01199 |
홀센서 '뒷부분 모듈 거의 닫힘' |
아니오 |
I01201 |
마이크로스위치 '우측 커플러 닫힘' |
아니오 |
I01202 |
홀센서 '우측 커플러 열림' |
예 |
I01208 |
마이크로스위치 '좌측 커플러 닫힘' |
아니오 |
I01197 |
마이크로스위치 '카울 패널에 도달' |
아니오 |
S141 |
트렁크룸 파티션용 홀센서 |
예 |
S6229 |
센서 |
상태 스위칭함 |
약어 |
|---|---|---|
홀센서 '루프 패키지 펼치기' |
예 |
I01203 |
홀센서 '루프 패키지 수납' |
아니오 |
I01204 |
홀센서 '루프 쉘 일부 닫힘' |
아니오 |
I01205 |
홀센서 '루프 쉘 일부 열림' |
예 |
I01206 |
마이크로스위치 '카울 패널 로크' |
아니오 |
I01200 |
마이크로스위치 '카울 패널 로크해제' |
예 |
I01201 |
홀센서 '뒷부분 모듈 닫힘' |
아니오 |
I01207 |
홀센서 '뒷부분 모듈 열림' |
예 |
I01199 |
홀센서 '뒷부분 모듈 거의 닫힘' |
아니오 |
I01201 |
마이크로스위치 '우측 커플러 닫힘' |
아니오 |
I01202 |
홀센서 '우측 커플러 열림' |
예 |
I01208 |
마이크로스위치 '좌측 커플러 닫힘' |
아니오 |
I01197 |
마이크로스위치 '카울 패널에 도달' |
아니오 |
S141 |
트렁크룸 파티션용 홀센서 |
예 |
S6229 |
센서 |
상태 스위칭함 |
약어 |
|---|---|---|
홀센서 '루프 패키지 펼치기' |
예 |
I01203 |
홀센서 '루프 패키지 수납' |
아니오 |
I01204 |
홀센서 '루프 쉘 일부 닫힘' |
아니오 |
I01205 |
홀센서 '루프 쉘 일부 열림' |
예 |
I01206 |
마이크로스위치 '카울 패널 로크' |
아니오 |
I01200 |
마이크로스위치 '카울 패널 로크해제' |
예 |
I01201 |
홀센서 '뒷부분 모듈 닫힘' |
예 |
I01207 |
홀센서 '뒷부분 모듈 열림' |
아니오 |
I01199 |
홀센서 '뒷부분 모듈 거의 닫힘' |
예 |
I01201 |
마이크로스위치 '우측 커플러 닫힘' |
아니오 |
I01202 |
홀센서 '우측 커플러 열림' |
예 |
I01208 |
마이크로스위치 '좌측 커플러 닫힘' |
아니오 |
I01197 |
마이크로스위치 '카울 패널에 도달' |
아니오 |
S141 |
트렁크룸 파티션용 홀센서 |
예 |
S6229 |
센서 |
상태 스위칭함 |
약어 |
|---|---|---|
홀센서 '루프 패키지 펼치기' |
예 |
I01203 |
홀센서 '루프 패키지 수납' |
아니오 |
I01204 |
홀센서 '루프 쉘 일부 닫힘' |
예 |
I01205 |
홀센서 '루프 쉘 일부 열림' |
아니오 |
I01206 |
마이크로스위치 '카울 패널 로크' |
예 |
I01200 |
마이크로스위치 '카울 패널 로크해제' |
아니오 |
I01201 |
홀센서 '뒷부분 모듈 닫힘' |
예 |
I01207 |
홀센서 '뒷부분 모듈 열림' |
아니오 |
I01199 |
홀센서 '뒷부분 모듈 거의 닫힘' |
예 |
I01201 |
마이크로스위치 '우측 커플러 닫힘' |
예 |
I01202 |
홀센서 '우측 커플러 열림' |
아니오 |
I01208 |
마이크로스위치 '좌측 커플러 닫힘' |
예 |
I01197 |
마이크로스위치 '카울 패널에 도달' |
예 |
S141 |
트렁크룸 파티션용 홀센서 |
예 |
S6229 |
