계기판 패널 영역에서 나는 딱딱거리는 소음

계기판 패널 영역에서 나는 딱딱거리는 소음에 대한 정비 지침

고객의 불만

딱딱거리는 소음은 계기판 패널의 열적 부하시에 대부분 우측에서 하루에 한번 또는 여러 번 발생한다. 참조, 그림 1. 평탄하지 않은 도로노면 (도로의 요철부)에서 이러한 소음이 발생할 수 있다.

원인

원인은 계기판 패널의 플라스틱 인서트에 접착된 펠트 띠가 너무 짧기 때문이다.

정비 지침

1. 우측의 외부공기 그릴을 정비매뉴얼 RA6422139에 따라 떼어낸다.

2. 계기판 패널의 고정볼트를 푼다. 이렇게 하면 계기판 패널의 응력이 풀린다.

3. 펠트 띠가 정확하게 접착되어 있는지의 여부를 육안으로 점검한다. 참조, 그림 2.

4. 펠트 띠가 정확하게 접착되어 있지 않으면, 계기판 패널과 서포트 튜브 사이에 새로운 펠트 띠를 부착한다. 그림 3을 참조하십시오.

5. 계기판 패널을 다시 볼트로 조인다.


시리즈 해결책

생산날짜 14.07.2007부터의 자동차에는 공장에서부터 변경된 펠트 띠가 장착된다.

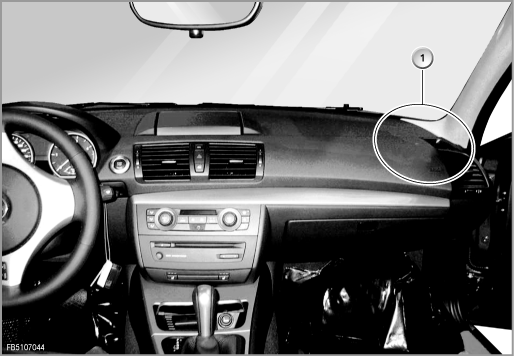

그림 1

(1) 이 영역에서 딱딱거리는 소음이 발생한다.

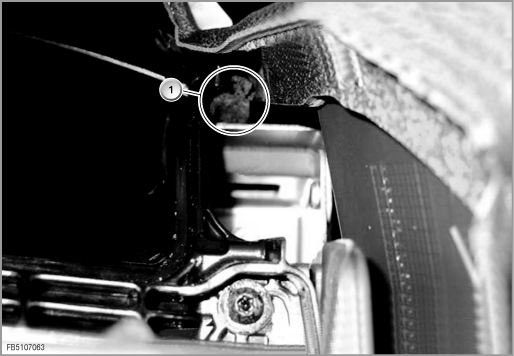

그림 2

펠트 띠 (1)이 정확하게 접착되어 있는지의 여부를 육안으로 점검한다.

펠트 띠 (1)을 전체 접촉면, 금속 그리고 플라스틱에서 분리해야 한다.

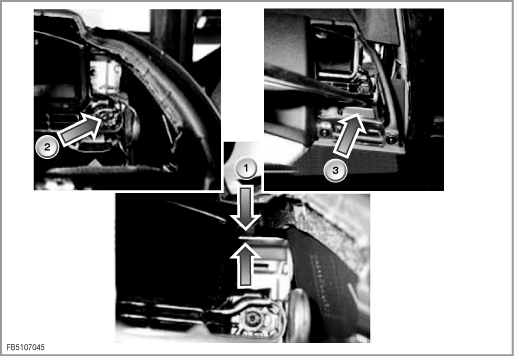

그림 3

(1) 이 위치에 펠트 띠를 설치하기 위한 틈새가 있어야 한다.

(2) 계기판 패널의 고정볼트를 제거한다.

(3) 이 위치에 적합한 공구를 이용하여, 계기판 패널과 서포트 튜브 (1) 사이에 틈새를 유지하기 위해 조심스럽게 압력을 가한다.
