텔레스코픽 튜브 가이드 롤러

텔레스코픽 튜브 가이드 롤러에 대한 정비 지침

원인

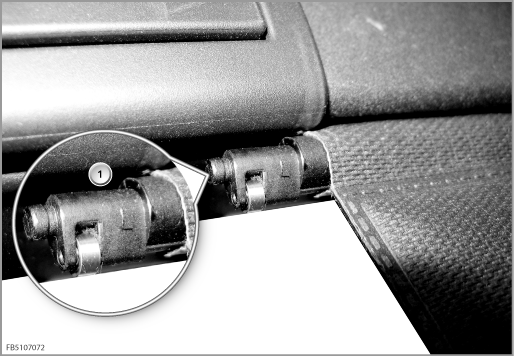

텔레스코픽 튜브의 가이드 롤러 (1)이 손상되었다.

(1) 가이드 롤러

정비 지침

1. 자동차로부터 롤러 커버를 탈거한다

2. 플랩을 위쪽으로 돌린다

3. 리벳을 뚫는다 (있을 경우)

4. 그립에서 볼트를 풀고 그립을 제거한다

5. 텔레스코픽 튜브를 빼낸다

6. 새 텔레스코픽 튜브를 끼운다

7. 새 그립을 끼운 다음 2개의 볼트로 고정시킨다

8. 롤러 커버를 자동차에 설치한다

9. 기능테스트를 실시한다


지침

• 텔레스코픽 튜브의 표시 (1)은 주행방향으로 우측으로 향해야 한다!


• 새 텔레스코픽 튜브는 드릴링 및 리벳팅하지 않는다!


(1) 표시
