Het radioklokmoduul (radio-klok-controle-moduul) is een regeleenheid die in de antennekabel tussen de antenneversterker en de radio is ingevlochten. Het demoduleert en versterkt het van de achterruitantenne ontvangen radiotijdsignaal, controleert de gegevens, vormt de gegevens om en zendt de tijdinformatie via de K-bus naar het instrumentenpaneel voor het corrigeren van de tijd in de daar gemonteerde klok.
Er zijn twee hardwarevarianten aanwezig voor het aanpassen aan de verschillende zenders van radiotijdsignalen:
In het instrumentenpaneel is een klok geïntegreerd die nog steeds onafhankelijk van het radioklokmoduul werkt. De stelfuncties voor datum, uren en minuten alsmede het overschakelen tussen 12- en 24-uursweergave blijven behouden.
De tijd van de klok in het instrumentenpaneel wordt gecorrigeerd door de van het radioklokmoduul ontvangen radiotijd. Bovendien wordt automatisch overgeschakeld van zomertijd naar wintertijd.
De aanpassing aan de van Duitsland/Groot Brittannië afwijkende tijdzones kan verder handmatig, door uursgewijze correctie van de aangegeven uren worden uitgevoerd. Deze aanpassing blijft behouden, ook als er een radiotijdsignaal wordt ontvangen.
Bij een ingeschakelde klem R vindt er een continu beoordeling plaats van het radiosignaal. De tijdinformatie wordt bij een ongestoord signaal bijna elke 5 minuten aan het instrumentenpaneel doorgegeven.
Als klem R uitgeschakeld is wordt de radiotijd éénmaal per dag doorgegeven.
Als de klok in het instrumentenpaneel niet op tijd gezet is (bijvoorbeeld na het losmaken van de accu) wordt de radiotijd (uurtijd en datum) direct overgenomen zodra er een.geldig tijdsignaal aanwezig is
De minuten worden gecorrigeerd als de weergegeven tijd +/- 15 minuten afwijkt van de radiotijd. De uurtijd wordt niet gecorrigeerd.
Er wordt een grote afwijking waargenomen als de aangegeven tijd meer dan +/- 15 minuten afwijkt van de radiotijd. De complete radiotijd (uren/minuten en datum) worden overgenomen.
Het radiotijdsignaal is een langegolf radiosignaal. Zenders voor radiotijden zijn in Groot Brittannië en Duitsland aanwezig.
De volgende afbeeldingen tonen de ontvangstsituatie voor beide zenders.
In principe geldt:
Bovendien moet er gelet worden op:

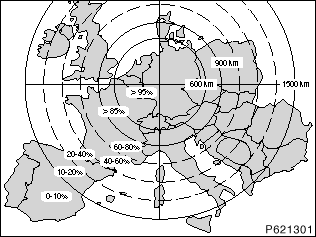

De bovenstaande afbeelding toont de ontvangstvoorwaarden voor de variant 1 (77,5 kHz).

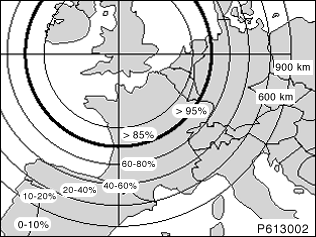

De bovenstaande afbeelding toont de ontvangstvoorwaarden voor de variant 2 (60 kHz).
Ontvangst |
Veldsterkte |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
De veldsterkte kan via diagnose worden uitgelezen.
