Sensortest navigatiesysteem

De weergave heeft plaats in een LC - display.

De sensortest wordt als volgt opgestart:

Selectie - Hoofdmenu
Selectie - Instellingen
In het scherm Instellingen de toets MENU langer dan 8 sec. indrukken
Sensortest selecteren

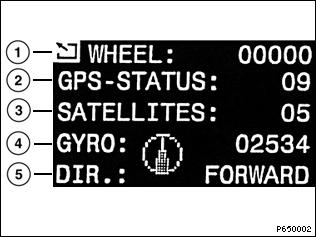

Vervolgens verschijnt de volgende afbeelding op het display

1 wielsensor, aantal pulsen van de toerentalsensor per minuut, linker en rechter wiel.
Vanaf productie-onderbreking '99 wordt alleen nog het linker wiel aangegeven. De draad van het rechter wieltoerentalsignaal naar de navigatiecomputer is vervallen. Als de nieuwe besturingssoftware in een auto van een ouder modeljaar gebruikt, wordt ook alleen maar het linker toerentalsignaal aangegeven.
(Bij de E46 en E52 wordt alleen het signaal van het linker achterwiel toegepast).
2 GPS-status
3 Aantal op dat moment door het GPS ontvangen satellieten
4 Richtingspijl; door gyro geleverde spanning in mV.
5 Rijrichting vooruit / achteruit

Functietest

Sensortest selecteren
Rijd met de auto buiten snel een aantal kleine rondjes
Let op de meldingen van de sensortest!

Melding	Richtwaarde	Indien niet O.K.: volgende controle uitvoeren
1	Onder het rijden (vanaf ca. 5 km/h): > 0	Wieltoerentalsensor
2	Bij vrij zich naar boven: 11 of 12	GPS
3	Bij vrij zich naar boven: > 3	GPS
4	Richtingspijl verlaat bij het afslaan duidelijk de nulstand Bij stilstaan en bij rechtuit rijden: 2500 mV +/- 400 mV; tijdens het afslaan: buiten het bovenstaand bereik.	Indien waarde niet in orde: vervang de navigatiecomputer.
5	Bij ingeschakelde achteruitversnelling <BACKWARD>	Achteruitversnelling

Betekenis GPS - status

Melding	GPS-status	Betekenis
00	Geen GPS	GPS buiten werking
01	Communicatiestoring	GPS-ontvanger navigatiecomputer
02	Ontvanger - storing	GPS-ontvanger/antenne
03	Geen almanak	Er zijn nog geen gegevens van satellieten opgeslagen
04	Satellieten worden gezocht	GPS zoekt satellieten
05	1 satelliet gevonden	Positiebepaling via GPS niet mogelijk
06	2 satellieten gevonden	Positiebepaling via GPS niet mogelijk
07	3 satellieten gevonden	2D - Positiebepaling mogelijk
08	4 satellieten gevonden	2D of 3D - Positiebepaling mogelijk
09	5 satellieten gevonden	2D of 3D - Positiebepaling mogelijk
10	6 satellieten gevonden	2D of 3D - Positiebepaling mogelijk
11	2D - Positie bepaald	Lengte- en breedtegraad bepaald (functie navigatie mogelijk).
12	3D - Positie bepaald	Lengte- en breedtegraad en hoogte bepaald (exactere positiebepaling mogelijk).

bij 03: na het voorzien van voedingsspanning van klem 30, klem R en het satellietcontact worden in de GPS-ontvanger gegevens van de satellieten verzameld en opgeslagen. Als deze gegevens ontbreken, bijv. door het loskoppelen van de accu of de GPS-ontvanger, moet de auto met vrij zicht naar boven en ingeschakelde klem R buiten worden geplaatst (ca. 15 minuten).
