Speling van de fuseekogels meten

Om onnodige en onjuiste reparaties bij de vooras te voorkomen, moeten de volgende aanwijzingen voor de controle van de fuseekogels beslist in acht worden genomen!

Meetapparaat

Voordat fuseekogels worden vervangen moet altijd de speling van de kogel met het elektronische meetapparaat voor de axiale speling worden gecontroleerd. De fuseekogels mogen alleen worden vervangen als dit op basis van de meetresultaten noodzakelijk is.

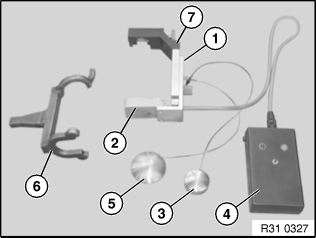

GR_GRRA3103-27
  1. Schuifstuk (31 1 061)
  2. Meetelektronica (31 1 062)
  3. Magneethouder voor auto's van modellenseries E46 en E85 (31 1 063)
  4. Verwerkingselektronica (31 1 064)
  5. Magneethouder voor auto's van modellenseries E53 en E83 (31 1 065)
  6. Haaksleutel (31 1 066)
  7. Meetbeugel (31 1 067)

Aansluit- en bedieningsinstructies

Controleapparatuur volgens de aanwijzingen in de reparatiehandleiding in de auto aanbrengen en instellen. Meting volgens de aanwijzingen in de reparatiehandleiding uitvoeren.

Reparatiehandleiding: TIS 31 12 023 Speling van de fuseekogels meten

Beknopte beschrijving

  1. Magneethouder (5) op het huisdeksel (E53/E83) resp. magneethouder (3) op de huisbodem (E46/E85) van de dwarsdraagarm plaatsen.
    Attentie: Op de correcte stand van de magneethouder in de dwarsdraagarm letten!
  2. Meetbeugel (7) (met schuifstuk (1) en meetelektronica (2)) op de schroefdraadeinden van de fusee aanbrengen en vastzetten
    Attentie: Meetbeugel mag de dwarsdraagarm niet aanraken!
  3. De toets van verwerkingselektronica (4) indrukken. Het apparaat voert een zelftest uit. Eerst knipperen beide LED's, vervolgens brandt de rode LED ononderbroken.
  4. Meetelektronica (2) met schuifstuk (1) naar boven schuiven, tot de groene LED brandt en vervolgens met de klembout vastzetten.
    De afstand tussen meetelektronica (2) en de magneethouder moet nu ca. 5 - 7 mm bedragen.
  5. De toets van verwerkingselektronica (4) gedurende 2 seconden ingedrukt houden, tot de groene LED knippert. Het apparaat is nu gekalibreerd en gereed voor de meting.
  6. Haaksleutel (6) op de momentsleutel monteren. Op de momentsleutel 60 Nm instellen.
    Fuseekogel controleren. Zie reparatiehandleiding TIS 31 12 023.
  7. Haaksleutel opnieuw plaatsen en de 2e controle uitvoeren. Zie reparatiehandleiding TIS 31 12 023.
  8. Als bij een van beide controles de rode LED op verwerkingselektronica (4) knippert, dan moet de fuseekogel worden vervangen.
    Als bij beide controles de groene LED knippert, dan is de fuseekogel in orde en mag niet worden vervangen!
