Analoge aansturing extra verwarmingsaggregaat

Analoge aansturing extra verwarmingsaggregaat

Analoge aansturing via stroomdraden

De analoge aansturing wordt via een geschakelde massa op stekker X764 pin 3 op het extra verwarmingsaggregaat gerealiseerd.

Het commando EXTRA VERWARMEN AAN wordt door de regeleenheid verwarming/airconditioning via de K-bus doorgegeven aan het extra verwarmingsaggregaat. Nu schakelt het extra verwarmingsaggregaat in en geeft een terugmelding via de K-bus aan de regeleenheid verwarming/airconditioning. Als de terugmelding binnen de nu volgende seconden niet door de regeleenheid verwarming/airconditioning wordt herkend, wordt de inschakelprocedure afgebroken.

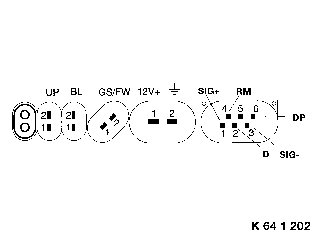

Stekkercodering extra verwarmingsaggregaat

• SIG+ plusgestuurd inschakelsignaal

• SIG- mingestuurd inschakelsignaal

• D diagnosedraad

• RM feedback-signaal

• DP doseerpomp

• UP circulatiepomp

• BL ventilator verbrandingslucht

• GS/FW gloeibougie/vlamcontrole
