De verstelmechanismen van de kleppen zijn aan de buitenzijde van het verwarmingsaggregaat aangebracht.

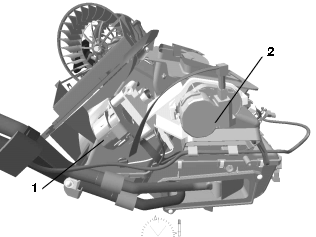

1 |
Verstelmechanisme verse-luchtklep |
Verwarmingshuis rechtsvoor |
2 |
Verstelmechanisme ontwasemingsklep |
verwarmingshuis rechtsboven |

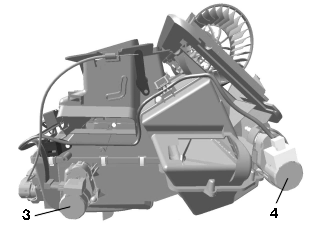

3 |
Verstelmechanisme temperatuurmengklep |
Verwarmingsaggregaat rechtsachter |
4 |
Verstelmechanisme luchtrecirculatieklep |
Verwarmingsaggregaat voorzijde rechtsonder |
5 |
Verstelmechanisme klep voor beenruimte |
Verwarmingsaggregaat linksachter |
6 |
Verstelmechanisme ventilatieklep |
Verwarmingsaggregaat rechtsachter |
