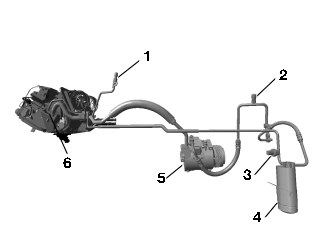

Koelmiddelcircuit E52

1

Aansluiting verwarmings-/airconditioningsaggregaat drukzijde

Motorruimte voor het rechter schutbord

2

Aansluiting verwarmings-/airconditioningsaggregaat aanzuigzijde

Motorruimte achter de rechter koplamp

3

Druksensor voor koelmiddelcircuit

Aanzuigleiding tussen dubbele leiding en waterafscheider

4

Waterafscheider

Motorruimte achter de rechter koplamp

5

Compressor van de airconditioning

Motorruimte rechtsvoor op het motorblok

6

Verwarmingsaggregaat met expansieklep en verdamper

Interieur onder het dashboard
