Afstelling ACC-sensor

De afstelling van de ACC-sensor is noodzakelijk als een kalibreerstoring in het storingsgeheugen is opgeslagen, als de ACC-sensor is uit- en ingebouwd of als een nieuwe ACC-sensor is gemonteerd.

Voorwaarden

De afstelling van de ACC-sensor moet worden uitgevoerd op een speciale locatie, met vast aan de vloer gemonteerde geleiders.

De afstelling van de ACC-sensor mag alleen worden uitgevoerd met de door BMW vrijgegeven speciale gereedschappen en meetapparatuur.

Alle meetapparatuur moet in correcte staat zijn en geen beschadigingen vertonen.

Controleer dat de geleiders en het aangrenzende gebied schoon zijn en dat er zich geen voorwerpen in bevinden.

Voorlopige afstelling (geldt niet voor sensor ACC2)

Als een nieuwe sensor is gemonteerd, een voorlopige afstelling volgens de reparatiehandleiding uitvoeren.

Een voorlopige afstelling zonder aansluitende fijnafstelling is in geen enkel geval voldoende!

Bij de sensor ACC2 (E63/E64 vanaf 09/2004, E60/E61 vanaf 03/2005) is geen voorlopige afstelling nodig.

Opmerkingen bij de fijnafstelling

De correcte werking van het ACC-systeem is afhankelijk van de exacte afstelling van de ACC-sensor. Daarom moet de afstelling met de uiterste zorgvuldigheid volgens de aanwijzingen in de testmoduul worden uitgevoerd.

Neem de volgende punten in acht:

De auto mag in de omgeving van de ACC-sensor niet beschadigd zijn.
De houder voor de ACC-sensor mag niet verbogen zijn.
Sluit voor het begin van de afstelprocedure het acculaadapparaat en de diagnosekop aan.
De bandenspanning controleren en indien nodig corrigeren.
De handrem aantrekken.
Erop letten dat de auto niet ongelijkmatig is beladen.
De kappen van de velgsloten verwijderen.
Bij het aanbrengen van de snelklem erop letten dat alle magneetelementen tegen de wielbouten aanliggen.
Leun tijdens de afstelprocedure nooit op de auto.
Nooit rechtstreeks in de lichtbron van de Laserpointer kijken!

Opmerking

Tijdens de afstelling van de ACC-sensor wordt in de testmoduul de draairichting en de hoekverdraaiing aangeven. Deze waarden gelden alleen voor een smal gebied (lineair gebied) dichtbij de correcte afstelwaarde. Wanneer aan de hand van de in de testmoduul aangegeven waarden een snelle verandering van de richtwaarde niet mogelijk is (circa 7 correcties), dan bevindt de ACC-sensor zich buiten het lineaire gebied. In dit geval moet de afstelhoek van de ACC-sensor zelfstandig worden verhoogd of verlaagd, tot het lineaire gebied is bereikt.

Aanwijzingen voor de testmoduul ACC-sensor afstellen

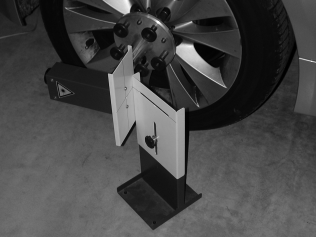

Afstelling van de plaat met sleufgat

Zet de plaat met sleufgat en het huis van de laserpointer moeten loodrecht. Stel de hoogte van de plaat met sleufgat zo af dat het licht van de laserpointer precies door het sleufgat schijnt.

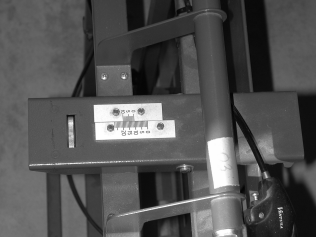

Verticale spiegelafstelling

Schaalindeling en gekarteld wiel voor de verticale spiegelafstelling.

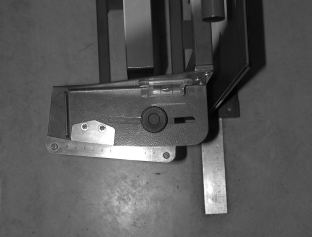

Horizontale spiegelafstelling

Schaalindeling en borgschroef voor de horizontale spiegelafstelling.

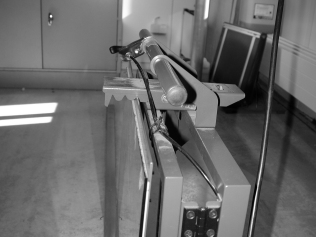

Klapsysteem voor spiegel

Klapsysteem om de spiegel naar voren en naar achteren te klappen. De afbeelding toont de spiegel in de ”achterste” stand (spiegel van de auto af geklapt).
