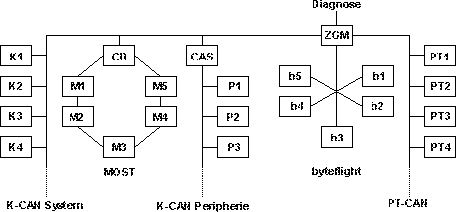

Elektrisch schema busstructuur

Systeemopbouw

Legenda:

• - CD (Control Display):
  Gateway K-CAN SYSTEEM <> MOST
  - CAS (Car-Access-System)
  Gateway K-CAN SYSTEEM<> K-CAN PERIPHERIE
  - ZGM (centrale gateway-moduul)
  Gateway K-CAN SYSTEEM <> PT-CAN <> byteflight
  - K1...Kn: Regeleenheden bij K-CAN SYSTEEM
  - M1...Mn: Regeleenheden bij MOST
  - P1...Pn: Regeleenheden bij K-CAN PERIPHERIE
  - b1...bn: Regeleenheden bij byteflight
  - PT1...PTn: Regeleenheden bij PT-CAN
