De binnenspiegel dient om vanuit het interieur naar de achterzijde van de auto te kijken. Door de centrale positie in het bedieningsgedeelte is de binnenspiegel ook geschikt voor het aanbrengen van sensoren en toetsen.
De volgende onderdelen zijn voor de binnenspiegel beschreven:
De binnenspiegel heeft door zijn centrale positie in het bedieningsgedeelte enkele bedienings- en weergavefuncties. De binnenspiegel stuurt zijn informatie direct naar het functiecentrum dak (FZD).
Het FZD ontvangt de informatie van de binnenspiegel. Het FZD is via het K-CAN met de beenruimtemoduul (FRM) en de Junction-Box-Elektronica (JBE) verbonden.

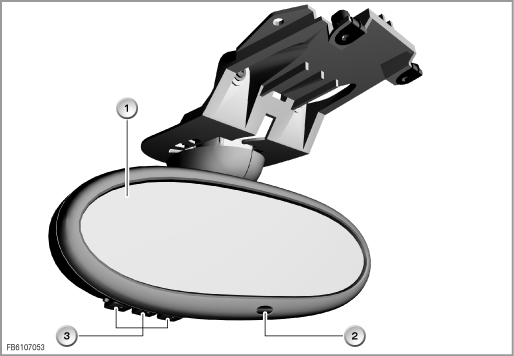

Afbeelding toont binnenspiegel R56
Index |
Verklaring |
Index |
Verklaring |
|---|---|---|---|
1 |
Binnenspiegelglas (elektrochroom) |
2 |
Fotodiode voor het elektrisch dimmen (elektrochroom) |
3 |
Toetsen voor geïntegreerde universele afstandsbediening |
|
|

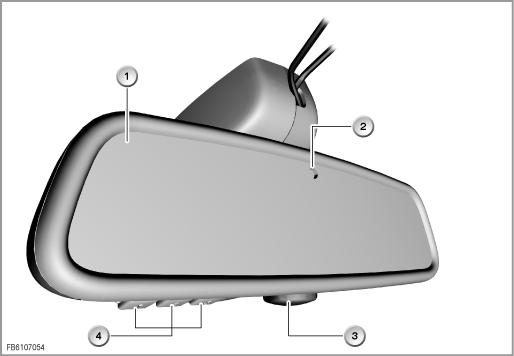

Afbeelding toont binnenspiegel E70
Index |
Verklaring |
Index |
Verklaring |
|---|---|---|---|
1 |
Binnenspiegelglas (elektrochroom) |
2 |
Fotodiode voor het elektrisch dimmen (elektrochroom) |
3 |
Lichtdiode voor de diefstalbeveiligingsinstallatie (DWA) |
4 |
Toetsen voor geïntegreerde universele afstandsbediening |
Afhankelijk van de uitvoering zijn verschillende systeemfuncties voor de binnenspiegel beschikbaar. De volgende systeemfuncties worden beschreven:
De elektrochroom binnenspiegel zorgt voor het automatisch verduisteren van het spiegelglas wanneer van achteren licht op de spiegel valt. De elektrochroom binnenspiegel bezit twee sensoren, die het van voren en van achteren invallende licht meten. Wanneer de lichtbron vanaf de achterzijde sterker is, wordt een spanningssignaal gegeven. De sterkte van het spanningssignaal is afhankelijk van het lichtverschil tussen voor en achter. Hoe groter het spanningssignaal, hoe sterker de spiegelglazen worden verduisterd. De elektrochroom binnenspiegel stuurt de elektrochroom buitenspiegels via het functiecentrum dak (FZD) aan.
De geïntegreerde universele afstandsbediening kan maximaal drie verschillende afstandsbedieningen vervangen. De geïntegreerde universele afstandsbediening kan verschillende radiografisch bediende functies, zoals garage- en buitendeuren of verlichtingssystemen inleren. De geïntegreerde universele afstandsbediening herkent en leert het verzonden signaal van de betreffende oorspronkelijke afstandsbediening.
Functiebeschrijving zie BMW Service Techniek:
TIS -> Document -> SI Technik -> SBT 51_01_05_122
Drukfouten, vergissingen en technische wijzigingen voorbehouden.
