Bevestiging achterste schuifdakhemel

Reparatieaanwijzing bij bevestiging van achterste schuifdakhemel

Schuifdakhemel op correcte bevestiging controleren.

Achterste paneel van glazen schuif-/kanteldak uitbouwen.
De schuifdakhemel in de voorste positie brengen.
De 4 bevestigingsbouten van de schuifdakhemel losdraaien.
De schuifdakhemel moet beweegbaar zijn.
Opmerking:
De draadveren aan de linkerzijde mogen niet worden ingeklemd of onder de kraagbout springen!
De schuifdakhemel in de achterste positie schuiven en vervolgens weer naar voren, tot circa 2 cm vóór de voorste positie.
De 4 bevestigingsbouten van de schuifdakhemel weer vastzetten.
Opmerking:
De controlerail links moet in zijdelingse richting kunnen worden bewogen en correct vergrendelen. De draadveren moeten zichtbaar zijn. Zie afbeelding 1.
Achterste paneel van glazen schuif-/kanteldak weer inbouwen.
Functietest uitvoeren.

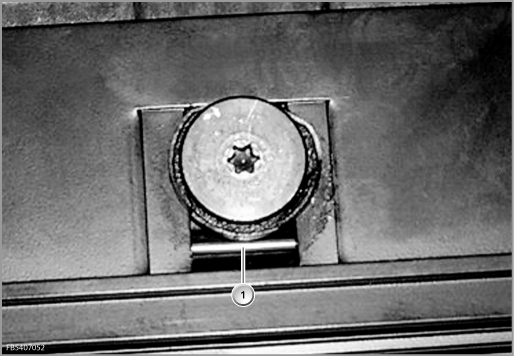

Draadveer (1) in correcte positie.
