Standen van de hardtop

Voor de inklapbare hardtop zijn in totaal 14 sensoren aanwezig (9 Hall-sensoren en 5 microschakelaars). Deze sensoren herkennen de verschillende standen tijdens het sluiten resp. openen van de hardtop. Voor de storingsbegrenzing moet bekend zijn, in welke tussenstand de hardtop eventueel blijft staan. Daaruit kan een conclusie met betrekking tot de vorige storingen worden afgeleid.

1. Hardtop geopend en in bagageruimte opgeborgen

Sensor	Toestand geschakeld	Identificatietekens
Hallsensor dakpakket rechtop gezet	Nee	I01203
Hallsensor dakpakket opgeborgen	Ja	I01204
Hallsensor dakpanelen gedeeltelijk gesloten	Nee	I01205
Hallsensor dakpanelen gedeeltelijk geopend	Ja	I01206
Microschakelaar bovenlijst van de voorruit vergrendeld	Ja	I01200
Microschakelaar bovenlijst van de voorruit ontgrendeld	Nee	I01201
Hallsensor achtermoduul gesloten	Ja	I01207
Hallsensor achtermoduul geopend	Nee	I01199
Hallsensor achtermoduul bijna gesloten	Ja	I01201
Microschakelaar koppeling rechts gesloten	Ja	I01202
Hallsensor koppeling rechts geopend	Nee	I01208
Microschakelaar koppeling links gesloten	Ja	I01197
Microschakelaar bovenlijst van de voorruit bereikt	Nee	S141
Hallsensor voor kofferruimte-afscheiding	Ja	S6229

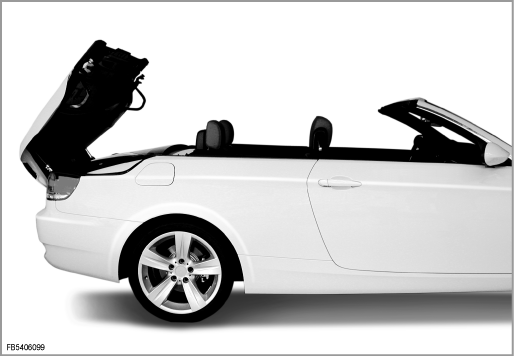

2. Achtermoduul geopend

Sensor	Toestand geschakeld	Identificatietekens
Hallsensor dakpakket rechtop gezet	Nee	I01203
Hallsensor dakpakket opgeborgen	Ja	I01204
Hallsensor dakpanelen gedeeltelijk gesloten	Nee	I01205
Hallsensor dakpanelen gedeeltelijk geopend	Ja	I01206
Microschakelaar bovenlijst van de voorruit vergrendeld	Nee	I01200
Microschakelaar bovenlijst van de voorruit ontgrendeld	Ja	I01201
Hallsensor achtermoduul gesloten	Nee	I01207
Hallsensor achtermoduul geopend	Ja	I01199
Hallsensor achtermoduul bijna gesloten	Nee	I01201
Microschakelaar koppeling rechts gesloten	Nee	I01202
Hallsensor koppeling rechts geopend	Ja	I01208
Microschakelaar koppeling links gesloten	Nee	I01197
Microschakelaar bovenlijst van de voorruit bereikt	Nee	S141
Hallsensor voor kofferruimte-afscheiding	Ja	S6229

3. Dakschalen in pakket uitgeschoven en achtermoduul geopend

Sensor	Toestand geschakeld	Identificatietekens
Hallsensor dakpakket rechtop gezet	Ja	I01203
Hallsensor dakpakket opgeborgen	Nee	I01204
Hallsensor dakpanelen gedeeltelijk gesloten	Nee	I01205
Hallsensor dakpanelen gedeeltelijk geopend	Ja	I01206
Microschakelaar bovenlijst van de voorruit vergrendeld	Nee	I01200
Microschakelaar bovenlijst van de voorruit ontgrendeld	Ja	I01201
Hallsensor achtermoduul gesloten	Nee	I01207
Hallsensor achtermoduul geopend	Ja	I01199
Hallsensor achtermoduul bijna gesloten	Nee	I01201
Microschakelaar koppeling rechts gesloten	Nee	I01202
Hallsensor koppeling rechts geopend	Ja	I01208
Microschakelaar koppeling links gesloten	Nee	I01197
Microschakelaar bovenlijst van de voorruit bereikt	Nee	S141
Hallsensor voor kofferruimte-afscheiding	Ja	S6229

4. Dakschalen in pakket uitgeschoven en achtermoduul gesloten

Sensor	Toestand geschakeld	Identificatietekens
Hallsensor dakpakket rechtop gezet	Ja	I01203
Hallsensor dakpakket opgeborgen	Nee	I01204
Hallsensor dakpanelen gedeeltelijk gesloten	Nee	I01205
Hallsensor dakpanelen gedeeltelijk geopend	Ja	I01206
Microschakelaar bovenlijst van de voorruit vergrendeld	Nee	I01200
Microschakelaar bovenlijst van de voorruit ontgrendeld	Ja	I01201
Hallsensor achtermoduul gesloten	Ja	I01207
Hallsensor achtermoduul geopend	Nee	I01199
Hallsensor achtermoduul bijna gesloten	Ja	I01201
Microschakelaar koppeling rechts gesloten	Nee	I01202
Hallsensor koppeling rechts geopend	Ja	I01208
Microschakelaar koppeling links gesloten	Nee	I01197
Microschakelaar bovenlijst van de voorruit bereikt	Nee	S141
Hallsensor voor kofferruimte-afscheiding	Ja	S6229

5. Hardtop gesloten

Sensor	Toestand geschakeld	Identificatietekens
Hallsensor dakpakket rechtop gezet	Ja	I01203
Hallsensor dakpakket opgeborgen	Nee	I01204
Hallsensor dakpanelen gedeeltelijk gesloten	Ja	I01205
Hallsensor dakpanelen gedeeltelijk geopend	Nee	I01206
Microschakelaar bovenlijst van de voorruit vergrendeld	Ja	I01200
Microschakelaar bovenlijst van de voorruit ontgrendeld	Nee	I01201
Hallsensor achtermoduul gesloten	Ja	I01207
Hallsensor achtermoduul geopend	Nee	I01199
Hallsensor achtermoduul bijna gesloten	Ja	I01201
Microschakelaar koppeling rechts gesloten	Ja	I01202
Hallsensor koppeling rechts geopend	Nee	I01208
Microschakelaar koppeling links gesloten	Ja	I01197
Microschakelaar bovenlijst van de voorruit bereikt	Ja	S141
Hallsensor voor kofferruimte-afscheiding	Ja	S6229
