Kogellager uittrekbuis

Reparatieaanwijzing bij kogellager uittrekbuis

Oorzaak

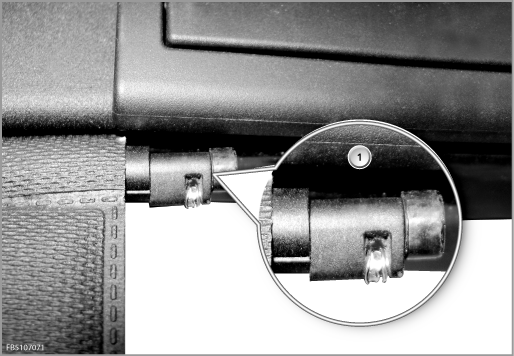

Kogellager (1) van uittrekbuis is gebroken.

(1) beschadigd kogellager

Reparatieaanwijzing

1. Rolscherm uit auto uitbouwen

2. Flap naar boven draaien

3. Popnagels uitboren (indien aanwezig)

4. Schroeven van handgreep losdraaien en handgreep verwijderen

5. Uittrekbuis eruit trekken

6. Nieuwe uittrekbuis aanbrengen

7. Nieuwe handgreep aanbrengen en met twee schroeven bevestigen

8. Rolscherm in de auto inbouwen

9. Functietest uitvoeren


Aanwijzingen

• Aanduiding (1) op de uittrekbuis moet in de rijrichting gezien naar rechts wijzen!


• Nieuwe uittrekbuis niet boren en met popnagels bevestigen!


(1) Aanduiding
