Reparatie-aanwijzingen vergrendeling dakbeplating midden ten opzichte van dakbeplating achter

Vergrendeling dakbeplating midden ten opzichte van dakbeplating achter



Steun vergrendelingspen dakbeplating midden ten opzichte van dakbeplating achter afstellen.

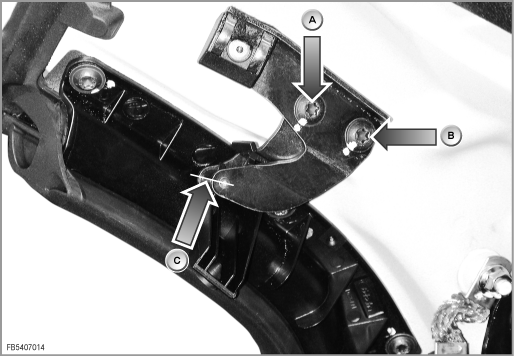

GR_FB5407014

Steun vergrendelingspen



Belangrijke aanwijzing!

Bij het los- en vastdraaien van de bouten moet erop worden gelet dat de steun niet verdraaid.

  1. Bout (A) van steun voorzichtig losdraaien
  2. De steun verstellen.
    De as van de rol (C) mag maximaal 1 mm naar boven worden versteld.
  3. Het draaipunt van de steun bij het verstellen is de bout (B). Deze niet losdraaien!
  4. Bout (A) voorzichtig aantrekken.
  5. Sluitprocedure en uitsteekhoogte van dakbeplating midden ten opzichte van dakbeplating achter controleren, zo nodig afstelling herhalen.
