Grondplaat bovenlijst van voorruit afstellen

Reparatieaanwijzing bij grondplaat bovenlijst van voorruit afstellen

De spleet tussen de bovenlijst van de voorruit en de voorzijde van het dakpaneel is ongelijkmatig, de speling is niet correct of het dakpaneel raakt de bovenlijst van de voorruit te hard.

Speling tussen bovenlijst van voorruit en voorzijde van dakpaneel controleren.

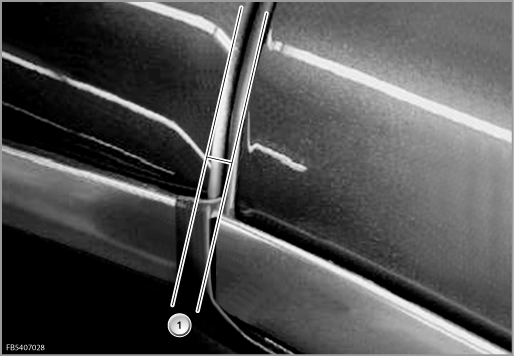

Speling zoals in afbeelding 1 afgebeeld controleren.

Is de speling niet in orde, dan kan deze via de grondplaat worden afgesteld.

Afb. 1

De speling (1) moet 5,0 mm +/- 1 mm bedragen.

Speling via grondplaat afstellen

1. Dak een stukje openen.

2. Positie van de centreerpennen boven de grondplaat controleren. Zie afbeelding 2.

3. Binnenverlichting losklikken en Torxbouten losdraaien.
   Belangrijke opmerking:
   Slechts één plaat losmaken, niet beide zijden!

4. Speling via grondplaat bovenlijst van voorruit afstellen

5. Functietest uitvoeren.

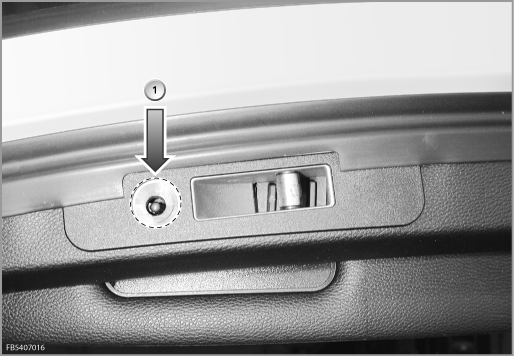

Afbeelding 2

Bij het afstellen van de grondplaat erop letten dat beide centreerpennen het vangbereik (1) van de grondplaten niet verlaten.
