Middelste sluiting afstellen

Reparatieaanwijzing bij middelste sluiting afstellen

Wagen productiedatum tot kalenderweek 31/2007

  1. Hemelbekleding dakbeplating voor verwijderen.
  2. De beide bouten (2) en (3) losdraaien. Zie afbeelding 1.
    Opmerking:
    Bout (1) niet losdraaien.
  3. De sluiting zo ver draaien, tot de afstelwaarde van 12-14 mm bereikt is. Zie afbeelding 2.

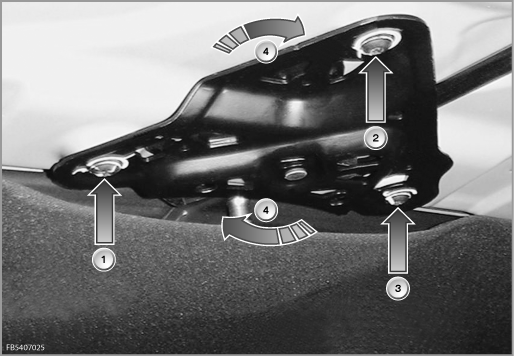

Afb. 1

GR_FB5407025

De bout rechtsachter (1) mag niet worden losgedraaid.

De beide voorste bouten (2) en (3) losdraaien. Middelste sluiting rechtsom naar voren draaien, tot de afstelwaarde van 12-14 mm is bereikt, zoals in afbeelding 2 te zien is.

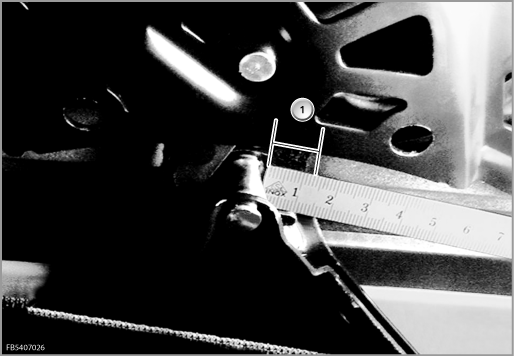

Afbeelding 2

GR_FB5407026

De rolmaat bij het dikste deel van de rol aan de buitenzijde aanleggen en een waarde van 12-14 mm instellen, tot het einde van de haak.
