Vulstukken voorzijde dakpaneel

Reparatieaanwijzing bij de vulstukken in de afdichting aan de voorzijde van het dakpaneel

Positie en correcte montage van de vulstukken controleren.

1. In de afdichting aan de voorzijde van het dakpaneel zijn op dit moment twee vulstukken aangebracht.

2. Het vulstuk (2) dan aan de voorzijde dwars op het dakpaneel is aangebracht, kan verschuiven. Het vulstuk moet zo worden aangebracht dat het de hoek van het dakpaneel raakt. Zie afbeelding 1.

3. Het vulstuk (1) dat aan de voorzijde in langsrichting in de afdichting van het dakpaneel is aangebracht, moet aanwezig zijn. Zie afbeelding 1.

4. Als vulstukken beschadigd zijn of ontbreken, moeten deze worden vervangen.
   Opmerking:
   Een set vulstukken kan via de elektronische onderdelencatalogus, onderdeelnummer 54374424140 worden besteld.

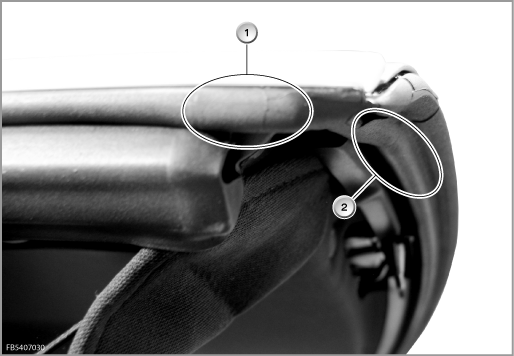

Afb. 1

De beide vulstukken (1) en (2) moeten in de afdichting aan de voorzijde van het dakpaneel aanwezig zijn en correct zijn aangebracht.
