Schuimstof deel dakpaneel midden

Reparatieaanwijzing bij schuimstof deel in het dakpaneel midden

Controleren of het schuimstof deel aanwezig is en correct is aangebracht.

1. Controleren of in de afdichting dakpaneel midden een schuimstof deel aangebracht is.
   Als geen schuimstof deel aanwezig is, dan moet dit worden aangebracht.

2. De positie van het schuimstof deel controleren. Zie afbeelding 2.
   Opmerking:
   Als de positie van het schuimstof deel niet correct is, moet een nieuw schuimstof deel worden aangebracht. Het schuimstof deel kan niet worden verschoven.
   Een set vulstukken kan via de elektronische onderdelencatalogus, onderdeelnummer 54374424140, worden besteld.

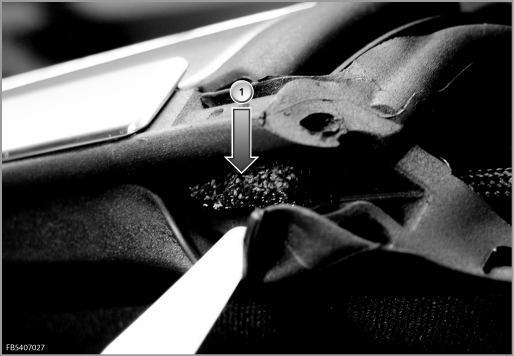

Afb. 1

Afdichtlip voorzichtig omlaag trekken en controleren of een schuimstof deel (1) is aangebracht.

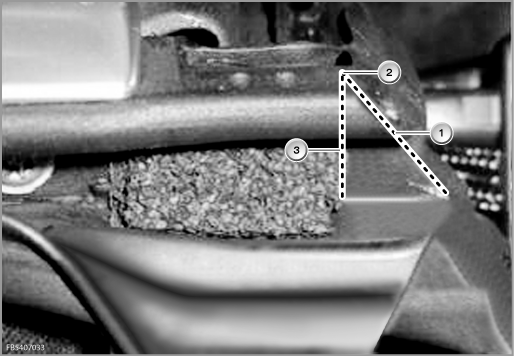

Afbeelding 2

De correcte positie van het schuimstof deel is vanaf het begin (2) van de afschuining (1) van de afdichting loodrecht (3) omlaag.
