Opbergsteun afstellen

Reparatieaanwijzing bij opbergsteun afstellen

Controleren of de hardtop in het midden in de opbergsteun valt.

Auto's gebouwd tot kalenderweek 14/2007

1. Hardtop zo ver openen, tot de opbergsteun toegankelijk is.

2. Klei in de bevestiging van de opbergsteun aanbrengen. Zie afbeelding 1.

3. Hardtop openen, tot het dakpakket volledig opgeborgen is

4. Hardtop zo ver sluiten, tot de opbergsteun weer toegankelijk is.

5. Aan de hand van de afdruk in de klei de positie van de hardtop controleren.

6. De opbergsteun aan de hand van de afdruk zo in de breedte afstellen, dat de hardtop in het midden valt.
   Opmerking:
   De opbergsteun alleen met de onderste bout afstellen, de bovenste bout mag niet worden losgedraaid.


Auto's gebouwd vanaf kalenderweek 14/2007

Bij deze auto's is in de bevestiging van de opbergsteun een bevestigingsbout aangebracht. De opbergsteun zelf hoeft niet meer te worden versteld.

1. Hardtop sluiten en de bevestigingsbout van de bevestiging op de opbergsteun losdraaien. Zie afbeelding 2.

2. Hardtop openen, tot het dakpakket volledig opgeborgen is

3. Hardtop zo ver sluiten, tot de opbergsteun weer toegankelijk is.

4. De bevestigingsbout van de bevestiging op de opbergsteun met een Aanhaalmoment van 4,5 Nm vastzetten.


Als het probleem nog steeds aanwezig is, erop letten of de bagageruimte correct is beladen.

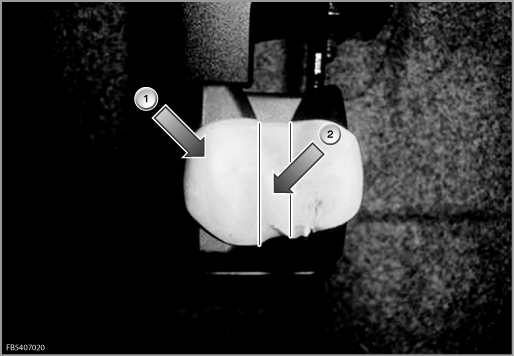

Afb. 1

(1) Klei

De hardtop moet in het midden (2) in de opbergsteun vallen.

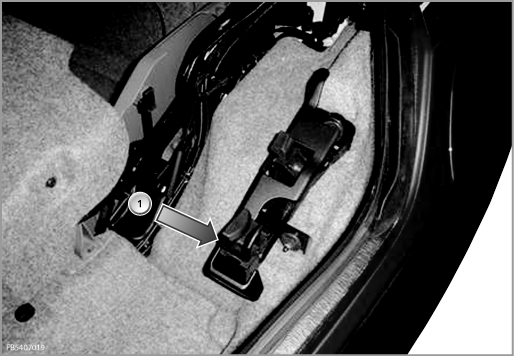

Afbeelding 2

(1) Bevestiging op opbergsteun
