Bevestigingspen hydraulische cilinder

Reparatieaanwijzing bij bevestigingspen van hydraulische cilinder is losgeraakt

Bevestigingspen van hydraulische cilinder controleren.

1. Hardtop zo ver openen, tot de hydraulische cilinder toegankelijk is. Zie afbeelding 1.

2. Controleren of de bevestigingspen aanwezig is en correct is aangebracht. Zie afbeelding 2 en afbeelding 3.

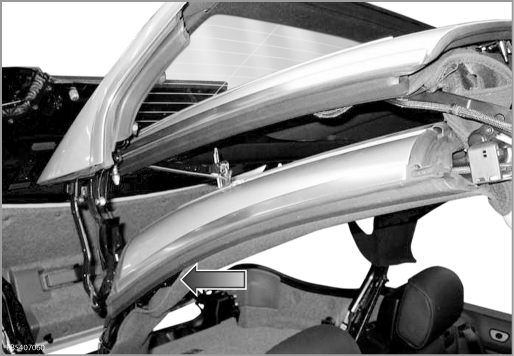

Afb. 1

Inbouwplaats van de hydraulische cilinder.

Afbeelding 2

Gewenste toestand: De bevestigingspen (1) moet aangebracht zijn.

Afbeelding 3

Foutieve toestand: De bevestigingspen ontbreekt of is verschoven.
