Als een storing wordt opgeslagen in verband met kortsluiting, de draadbundel op de volgende plaatsen controleren.
Controleren of de stekker van de Hallsensor dakpanelen gedeeltelijk geopend correct is aangebracht. Als de stekker niet correct is aangebracht, de draadbundel bij de stekker op beschadigingen controleren. Zie afbeelding 1. Na het repareren de stekker aan de zijkant op de hydraulische cilinder bevestigen. Zie afbeelding 2.
Stekker, Hallsensor dakpanelen gedeeltelijk geopend verkeerd aangebracht.
Stekker, Hallsensor dakpanelen gedeeltelijk geopend aan zijkant op cilinder bevestigd.
Alleen voor auto's gebouwd tot productieweek 24/2007.

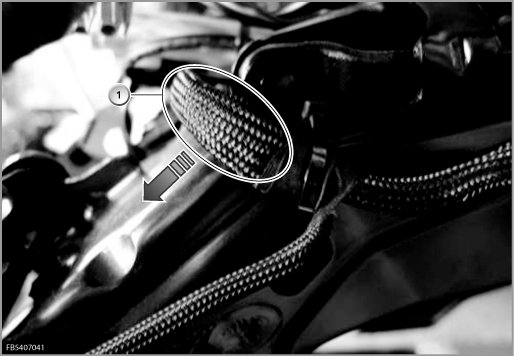

In afbeelding 1 is de draadbundel in een positie verschoven waarin deze beschadigd kan worden. Na reparatie van de draadbundel erop letten dat de draadbundel met draadbanden naar beneden wordt gefixeerd.

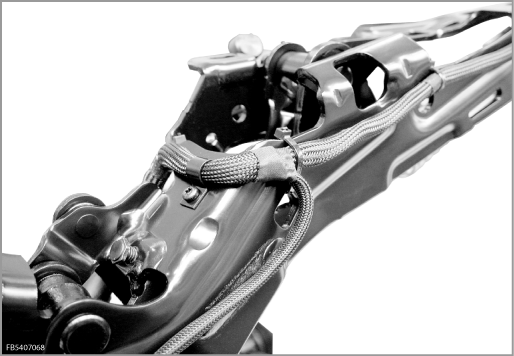

Afbeelding 2 toont de draadbundel, zoals deze vanaf productieweek 24/2007 wordt gemonteerd.
De draadbundel kan bij (1) worden beschadigd.
Na reparatie de draadbundel met draadbanden in de richting van de pijl naar beneden fixeren.
Proberen de draadbundel in dezelfde positie te monteren zoals bij de auto's vanaf productieweek 24/2007. Zie afbeelding 2.
Bij auto's vanaf productieweek 24/2007 wordt de draadbundel met een klem gefixeerd.
