O módulo do relógio radiocontrolado (módulo Radio-Clock-Control) é uma unidade de comando, que está ligado no cabo para antena entre o amplificador para antena e o rádio. Ele efectua a desmodulação e amplificação do sinal horário via rádio recebido pela antena do óculo traseiro, comprova os dados, converte-os e transmite a informação temporal através do canal K para o instrumento combinado, para a correcção do relógio aí montado.
Existem duas versões de hardware para a adaptação aos diferentes transmissores de sinais horários via rádio:
No instrumento combinado está integrado um relógio, que continua a trabalhar independentemente do módulo do relógio radiocontrolado. As funções de ajuste para a data, horas e minutos, assim como a comutação entre o indicador de 12 e 24 horas mantêm-se.
Através da hora emitida via rádio e recebida pelo módulo do relógio radiocontrolado, acerta-se o relógio no instrumento combinado. Adicionalmente, ocorre a mudança automática da hora de Verão para a hora de Inverno.
A adaptação a fusos horários diferentes dos da Alemanha/Grã-Bretanha pode continuar a ser efectuada manualmente, através da correcção horária da hora indicada. Esta adaptação é mantida mesmo que seja recebido um sinal horário via rádio.
Estando ligado o borne R, ocorre uma avaliação continua do sinal via rádio. A informação horária é transmitida para o instrumento combinado, se não houver perturbação do sinal, aproximadamente todos os 5 minutos.
Estando desligado o borne R, a hora via rádio é transmitida uma vez por dia.
Se o relógio no instrumento combinado não estiver acertado (por exemplo depois de se separar a ligação à bateria), a hora transmitida via rádio (hora e data) é adoptada directamente logo que exista um sinal horário válido.
Se a hora indicada divergir +/- 15 minutos da hora transmitida via rádio, é acertado o indicador dos minutos. A hora em si indicada não é acertada.
Se a hora indicada divergir mais de +/- 15 minutos da hora transmitida via rádio, é admitida uma grande divergência, e adopta-se por completo a hora transmitida via rádio (horas/minutos e data).
O sinal para relógio radiocontrolado é uma sinal de rádio de onda longa. Os emissores para as horas transmitidas via rádio existem na Grã-Bretanha e Alemanha.
As seguintes imagens representam a situação de recepção para ambos os emissores.
Por regra, é válido:
Adicionalmente, deve tomar-se em consideração:

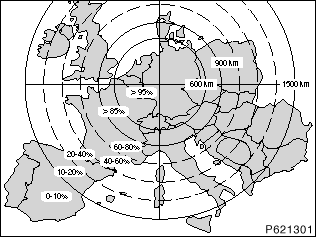

A imagem em cima mostra as condições de recepção para a variante 1 (77,5 kHz).

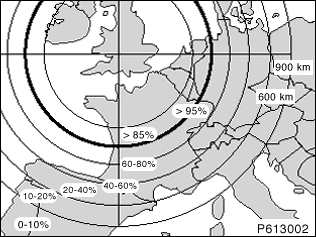

A imagem em cima mostra as condições de recepção para a variante 2 (60 kHz)
Recepção |
Intensidade de campo |
> 90 % |
> 10 |
85 % - 90 % |
9 |
75 % - 85 % |
8 |
60 % - 75 % |
7 |
50 % - 60 % |
6 |
10 % - 50 % |
5 |
A intensidade de campo pode ser lida através do diagnóstico.
