Imagens de comparação EWS da medição com osciloscópio

Verificação da linha de dados do EWS para a unidade de comando DME/DDE

Medição com osciloscópio com técnica de medição no DIS

Deve proceder-se como se segue:

• Montar o adaptador de teste entre a DME/DDE e a cablagem da viatura.
  Proceder de acordo com o esquema eléctrico.
  No M73, EWS2 ou EWS 3.2: DME1 no M73, EWS 3.3: efectuar primeiro a verificação para a DME1 e depois para a DME2


• Efectuar a medição com osciloscópio entre o borne 31 (unidade de comando) e a linha de dados EWS

• Cabo de medição: MFK1

• Canal de medição: canal A

• Alcance de medição: +/-20V

• Forma da tensão: =

• Faixa de frequência: 40 Hz

• Borne 15 LIGADO


Importante!

Durante a medição, a DME/DDE deve estar encaixada.

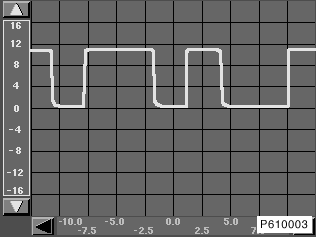

A seguir a imagem de osciloscópio de uma medição numa linha de dados, através da qual o sinal EWS é correctamente transmitido:

Sinal O.K.

Deve ter-se em atenção que a informação "o.k." se refere apenas à linha de dados e à forma do sinal, mas não se pode avaliar se o código transmitido está correcto.

Se, apesar disso, não for possível colocar o motor em marcha:

EWS 2, EWS 3.2: efectuar a comparação de dados EWS-DME/DDE

EWS 3.3: efectuar a adaptação EWS-DME/DDE

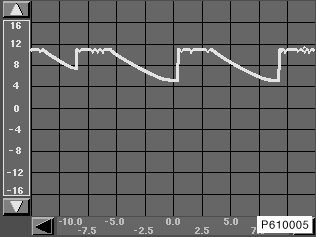

Sinal NÃO O.K.

O sinal acima indicado aponta para um defeito no lado da DME/DDE.

Prosseguir a localização de defeitos no programa de diagnóstico DME/DDE com sintoma de falha "Motor não pega". Processar os módulos de teste disponibilizados.

Sinal NÃO O.K.

• U = aprox. V bat.:
  Verificar a linha e, eventualmente, repará-la. Se a linha estiver o.k.: prosseguir a localização de defeitos na DME/DDE

• U = V bat. - 1 V (aprox. 1 V mais baixo do que V bat.)
  As unidades de comando e a linha estão o.k. Assegurar, com as consultas de diagnóstico, de que o EWS está autorizado.

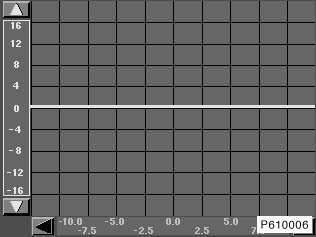

Sinal não O.K.

O sinal acima indicado aponta para um curto-circuito à massa ou uma interrupção da ligação. Verificar a linha de dados EWS-DME/DDE e, eventualmente, repará-la. Se a linha de dados estiver o.k., substituir a unidade de comando EWS.
