Comando análogo da chaufagem independente/aquecimento suplementar
O comando análogo é configurado no aparelho de aquecimento suplementar, através dum positivo ligado à ficha X764 pino 1.
Na programação prévia ou no funcionamento directo através do monitor de bordo ou do MID é iniciado na IKE o telegrama chaufagem independente. A solicitação CHAUFAGEM INDEPENDENTE LIGADA é transmitida no canal K à unidade de comando da chaufagem/ar condicionado. A unidade de comando da chaufagem/ar condicionado aplica uma tensão na linha de despertar para o aparelho da chaufagem independente/aquecimento suplementar. O aparelho da chaufagem independente/aquecimento suplementar é activado, e aplica uma tensão na linha do sinal de retorno para a unidade de comando da chaufagem/ar condicionado. Se o sinal de resposta não for identificado dentro dos próximos 5 segundos, pela unidade de comando da chaufagem/ar condicionado, o processo de activação é interrompido.
No caso do aquecimento suplementar a solicitação AQUECIMENTO SUPLEMENTAR LIGADO é transmitida pela unidade de comando da chaufagem/ar condicionado ao aparelho de chaufagem independente/aquecimento suplementar. A unidade de comando da chaufagem/ar condicionado aplica uma tensão na linha de despertar para o aparelho da chaufagem independente/aquecimento suplementar. Então o aparelho da chaufagem independente/aquecimento suplementar é ligado.
No caso do comando à distância da chaufagem independente (Telestart) as ondas de rádio são dirigidas pelo emissor de Telestart através do óculo traseiro para o filtro supressor na coluna C, onde o sinal HF é convertido num sinal de baixa frequência. Este é conduzido para o receptor Telestart o qual aplica uma tensão ao aparelho de chaufagem independente/aquecimento suplementar. Então o aparelho de chaufagem independente/aquecimento suplementar é ligado e envia uma tensão na linha do sinal de retorno para a unidade de comando da chaufagem/ar condicionado, que passa para funcionamento de chaufagem independente.
Ao desligar ou após o decorrer do tempo, é transmitido um telegrama com a solicitação Chaufagem Independente DESLIGADA, à IKE no canal I, e depois através do canal K à unidade de comando da chaufagem/ar condicionado. A unidade de comando retira a tensão na linha de despertar para o aparelho de chaufagem independente/aquecimento suplementar, através do receptor Telestart. Então o aparelho de chaufagem independente/aquecimento suplementar desliga, e a tensão na linha do sinal de retorno para a unidade de comando da chaufagem/ar condicionado cai para um valor inferior a 3 volt. O aparelho de chaufagem independente/aquecimento suplementar passa então ao modo de desactivação .

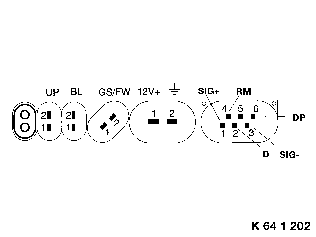

Ocupação das fichas do aparelho de aquecimento suplementar
