As imagens de osciloscópio aqui apresentadas apenas são válidas para interruptores do fecho do cinto de segurança com ficha de ligação de 4 pinos. Estes interruptores possuem um sensor Hall de 4 fios, com interface da tensão.
Para a medição, tem que ser utilizado o cabo de adaptação 61 6 032, de 4 pinos. O cabo de adaptação deve ser conectado à ficha no fecho do cinto de segurança e à cablagem. O cabo multifunções MFK1 é ligado ao adaptador Pino 1 (borne 31) e ao adaptador Pino 3 (linha para a unidade de comando MRS). O ajuste do osciloscópio efectua-se através do módulo de teste.

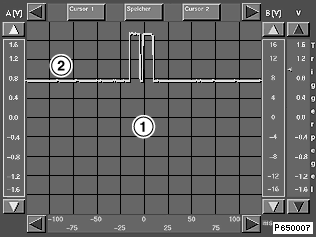

Imagem 1: cinto não introduzido no fecho do cinto de segurança
1: Forma do sinal: rectangular
2: Nível Low aprox. 0,8 V

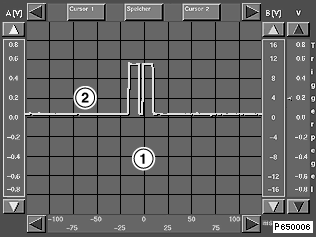

Imagem 2: cinto introduzido no fecho do cinto de segurança
1: Forma do sinal: rectangular
2: Nível Low 0 V

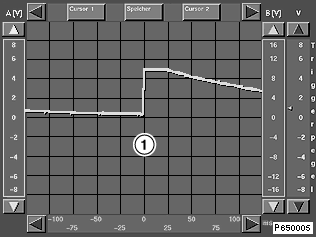

Imagem 3: interrupção
fecho do cinto de segurança desacoplado ou linha interrompida
1: Forma do sinal: dente de serra
